Описание OSNOVO RLN-Hi/2
OSNOVO RLN-Hi/2 - дополнительный приемник HDMI, ИК управления, RS232 по сети Ethernet для комплекта TLN-Hi/2+RLN-Hi/2. Разрешение до 1080p, 60Гц, 36бит. Поддержка HDMI 1.3, HDCP 1.2. Можно подключить до 253 приёмников RLN-Hi/2 в режиме Multicast через управляемый гигабитный коммутатор. Передача RS232 сигнала может осуществляться в прямом или обратном направлении. Вх. - RJ45/TRS3.5мм(IR)/Роз.2,1х5мм(DC9V). Вых. - HDMI(A)/GTR(RS232). В комплекте БП DC9V(1А) - 1шт, соединительные шнуры для подключения - RS232, ИК-приёмник. Размеры (ШxВxГ): 120x30x106мм. Рабочая температура:-15..+55гр. С.
Особенности оборудования
Расстояние передачи в режиме «точка-точка» – до 200м;
Поддержка сжатия видео кодеком H.264;
Максимальное разрешение HDMI – до 1080p (1920x1080, 60Гц, 36бит, прогрессивная развертка);
Поддержка передачи аудио: DTS HD Dolby true HD LPCM7.1 DTS Dolby-AC3 DSD
Поддержка передачи сигналов ИК;
Поддержка передачи сигналов RS232;
Поддержка Plug&Play;
Совместимость с OS: Windows, Linux, Unix;
Рекомендованный кабель: UTP/STP CAT5e/CAT6;
Простота и надежность в эксплуатации.

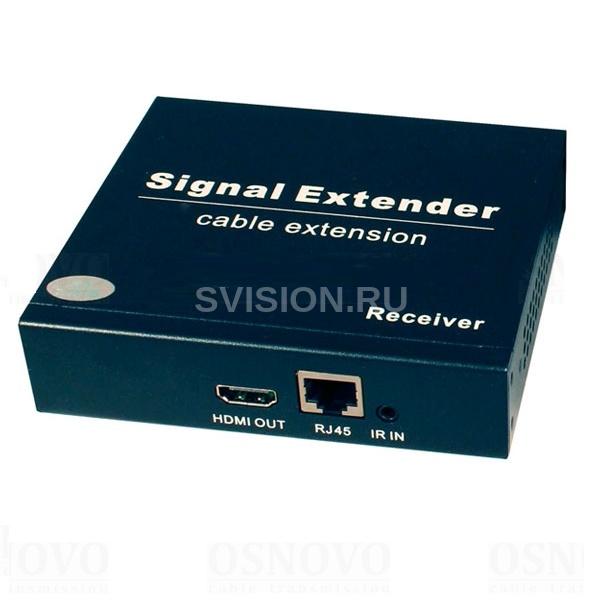

Приемник RLN-Hi/2, разъемы и индикаторы на передней и задней панелях
Схема подключения комплекта TLN-Hi/2+RLN-Hi/2 в режиме «точкаточка»
Схема подключения комплекта TLN-Hi/2+RLN-Hi/2 в режиме «точка-точка» через гигабитный коммутатор
Схема подключения комплекта TLN-Hi/2+RLN-Hi/2 через гигабитный коммутатор в режиме «точка-многоточка»
Технические характеристики OSNOVO RLN-Hi/2
- Артикул производителя: 12684
- Назначение: Приемник
- Расстояние передачи (макс.) (м): 200
- Версия HDMI: 1.3
- Разрешение (макс.): 1080p
- Аудио: -
- ИК: да
- USB: -
- RS232: да
- Подключение: HDMI-A (вых.)х1; TRS 3,5мм (ИК)х1; RJ45х1; GTR(RS232)х1; DC5.5мм (розетка).
- Питание: БП AC220V/DC9V
- Рабочая температура: ̶15...+55°С
- Размер (ШхГхВ) (мм): 120 х 106 х 30;
- Дополнительно: Рекомендуется использовать с гигабитными сетевыми коммутаторвами с поддержкой IGMP и Jumbo Frame. В выделенной гигабитной сети могут работать до 253 приемников. Для передачи сигнала используется компрессия Н.264.
