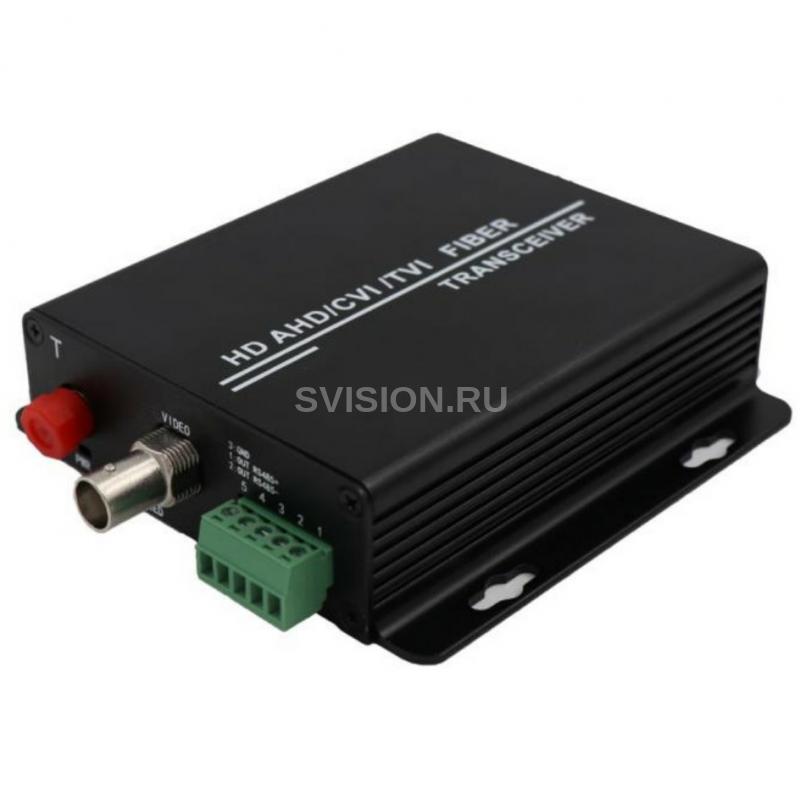

Описание OSNOVO TA-H12-15F
Оптический передатчик 1 канала видео HDCVI/HDTVI/AHD/CVBS и 1 двунаправленного канала управления (RS485/полудуплекс) по одномодовому оптоволокну до 20км. Максимальное разрешение 2560x1920. Рабочие длины волн WDM: 1310нм/1550нм. Передатчик: Вх. - BNC/Роз.5,5мм(DC5V)/ Клемм.колодка(RS485). Вых. - FC.В комплекте: БП DC5V(1A). Размеры (ШxВxГ): 108*28*105мм. Вес:0,6 кг. Рабочая температура: -15…+60°С.
Особенности оборудования
- Количество каналов видео: 1;
- Поддержка видеоформатов: HDCVI/HDTVI/AHD/CVBS;
- Разрешение: 720p(25/30/50Гц), 960p(25/30Гц), 1080p(30Гц), 3Мp(18Гц), 4Мр(14Гц), 5Мр(11Гц);
- Расстояние передачи: до 20км
- Тип оптоволокна – одномодовое, 9/125мкм;
- Тип используемого оптического разъема – FC;
- Сигналы управления (PTZ) – RS485;
- Встроенная грозозащита - 4 кВ;
- Рабочая температура: -15…+60° C
Типовая схема подключения.
Комплектация
- Передатчик – 1 шт.
- Съемная клеммная колодка (5/9pin) – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Упаковка – 1шт.
Технические характеристики OSNOVO TA-H12-15F
- Артикул производителя: 14028
- Тип устройства: Приёмники и передатчики по оптоволокну
- Назначение: Оптический передатчик
- HD-сигналы : да
- CVBS: да
- Количество каналов видео: 1
- Расстояние передачи (макс.)(м): 20000
- Разрешение (макс.): 5 Mpix
- Полоса пропускания: до 50Мгц
- Фильтр: -
- Грозозащита: -
- Подключение: Входы: BNC x 1; роз. 2.1х5мм; клеммная колодка (RS485) Выходы: FC x 1
- Питание: БП DC5V 1A
- Класс защиты: -
- Рекомендуемый кабель: Одномодовое волокно 9/125мкм; Многомодовое волокно 62.5/125мкм
- Размеры (ШхВхГ) (мм): 108x28x105
- Рабочая температура: -15..+60°С
- Дополнительно: Максимальная дальность передачи - 500м (для многомодового волокна); Двунаправленный канал управления (RS485/полудуплекс); Работает в паре с RA-H12-15F
