Рубеж ИЗ-1Б-R3(L1.42)

Описание Рубеж ИЗ-1Б-R3(L1.42)

ИЗ-1Б-R3 L1.42

Арт.: RBZ-382431

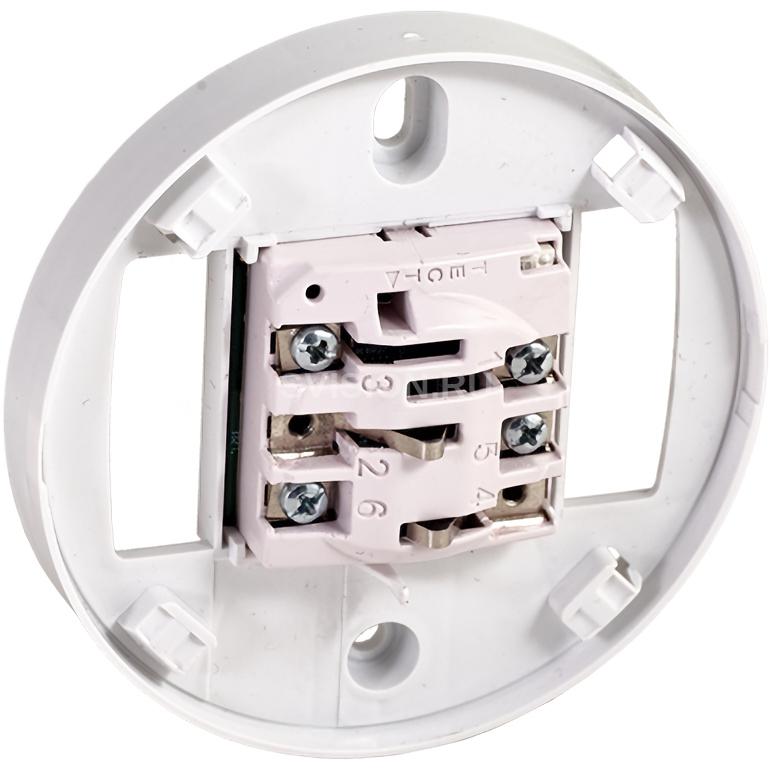

Изолятор шлейфа ИЗ-1Б-R3 L1.42 конструктивно выполнен в корпусе базового основания W1.ХХ адресных извещателей и позволяет подключать в адресную линию связи извещатели ИП 212-64-R3, ИП 101-29-PR-R3 и ИП 212/101-64-PR-R3. Извещатель в комплект поставки ИЗ-1Б-R3 не входит. Изолятор шлейфа ИЗ-1Б-R3 является адресным устройством и занимает 1 адрес в АЛС. На плате изолятора размещена кнопка ТЕСТ, которая служит для тестирования связи ИЗ-1Б-R3 с прибором Рубеж и определения (задания) адреса устройства в АЛС. Для информации о состоянии изолятора предусмотрен оптический индикатор, расположенный на плате.

При возникновении КЗ в сегментах АЛС, подключенных к ИЗ-1Б-R3 L1.42, изолятор передает информацию об этом на прибор Рубеж с указанием своего адреса и сегмента, где сработала защита. Это позволяет максимально быстро локализовать неисправный участок АЛС.

Работа изолятора шлейфа в АЛС основана на его способности разрывать цепь, увеличивая сопротивление электрической связи между клеммами входа АЛС и клеммами выхода АЛС до 4 кОм, при обнаружении в ней признаков короткого замыкания. После устранения причин КЗ происходит автоматическое восстановление нормальной работы изолятора шлейфа.

Электрическое сопротивление защищаемого участка АЛС между изоляторами, между изолятором и прибором, между изолятором и концом АЛС не должно превышать 50 Ом.

Применение изоляторов шлейфа в АЛС позволяет:

• разрывать радиальную АЛС в месте установки изолятора, ближайшего к точке короткого замыкания. Это локализует участок после изолятора и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором шлейфа;
• разрывать кольцевую АЛС между двумя местами установки изоляторов шлейфа. Это локализует участок между изоляторами и оставляет работоспособными остальные участки АЛС. – при возникновении КЗ в АЛС сохраняет работоспособным извещатель, установленный на ИЗ-1Б-R3, независимо от того, какой сегмент АЛС изолирует встроенный изолятор.

При большом количестве ИЗ-1Б-R3 в адресной линии связи (более 25 шт.) рекомендуется использовать кабель сечением 0,5 мм2.



Схема подключения ИЗ-1Б-R3 L1.42 к адресной линии связи

Технические характеристики Рубеж ИЗ-1Б-R3(L1.42)

Параметр Значение Питание от АЛС Ток потребления от АЛС, мА, не более 0.5 Ток потребления от АЛС при срабатывании изолятора, мА, не более 10 Степень защиты оболочки IP40 Масса, г, не более 100 Диаметр, мм, не более 94 Высота, мм, не более 24 Средний срок службы, лет 10 Диапазон рабочих температур, °С от -25 до +60
