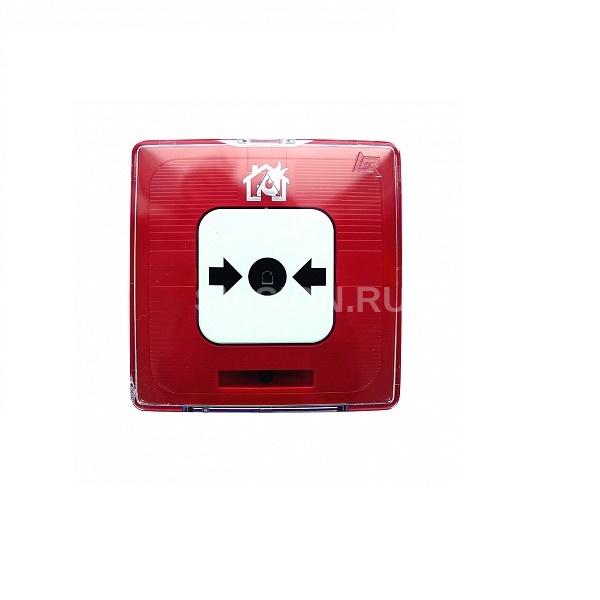

Рубеж ИПР 513-10 исп.1

Описание Рубеж ИПР 513-10 исп.1

Извещатель пожарный ручной электроконтактный ИПР 513-10 предназначен для ручной подачи сигнала «Пожар» в системах пожарной и охранно-пожарной сигнализации. Исполнение: ИПР 513-10 исп.1 - питание осуществляется от приемно-контрольного прибора или источника питания через Rогр, при включении по четырехпроводной схеме. ИПР 513-10 исп.1 предназначен для работы с любыми ППКПУ, воспринимающими сигнал сработки ИПР в виде включения (или выключения) в шлейф сигнализации дополнительного резистора по средствам встроенного реле «Сухой контакт». Допустимый ток, коммутируемый «сухими контактами» ИПР 513-10 исп.1 при напряжении до 30 В постоянного тока и до 125 В переменного тока, не более 1 А. Извещатель пожарный ручной осуществляет формирование сигнала на включение различных инженерных систем при нажатии на кнопку. Снятие сигнала осуществляется возвратом кнопки в исходное положение с использованием штыря диаметром не более 3 мм. Устройство дистанционного пуска состоит из основания и корпуса. На основании установлена плата с радиоэлементами и клеммником для подключения проводов ШС. ИПР обладает следующими потребительскими свойствами:

питание извещателя и передача сигнала сработки осуществляются по двухпроводному шлейфу сигнализации (ШС) (в зависимости от исполнения ИПР);

широкий диапазон напряжений питания 9-30 В (в зависимости от исполнения ИПР);

ИПР срабатывает при нажатии на кнопку с усилием не менее 1,5 кг. После снятия усилия ИПР остается во включенном состоянии. Для возврата кнопки в исходное положение необходимо нажать на замок (через отверстие в центре кнопки) любым штырем диаметром не более 3 мм, например, отверткой;

для информации о режимах работы ИПР и состоянии ШС предусмотрен оптический индикатор красного цвета;

модифицированный механизм срабатывания;

корпус ИПР изготовлен из ударопрочного и износостойкого материала АБС;

малые габаритные размеры и современный дизайн корпуса. Схема подключения двухпроводная ИПР 513-10 и ИПР 513-10 исп.01: Четырехпроводная схема подключения ИПР 513-10 исп.1 с НЗ-контактами и индикацией (номинал Rш устанавливается по паспорту ПКП): Схема подключения ИПР 513-10 исп.1 с использованием НР-контактов и индикацией: Схема подключения ИПР 513-10 исп.1 в питающем ШС (подключение по двухпроводной схеме) и разблокировка при пожаре электромагнитного замка двери:

Технические характеристики Рубеж ИПР 513-10 исп.1

• Напряжение питания: 9-30 В
• Ток потребления в дежурном режиме: не более 50 мкА
• Сопротивление извещателя в режиме пожар: 500 Ом
• Допустимый ток, коммутируемый «сухими контактами» при напряжении до 30 В постоянного тока и до 125 В переменного тока, не более: 1А
• Помехоустойчивость (по ГОСТ Р 53325): 3 степень
• Габаритные размеры извещателя: 88х85х43 мм
• Масса извещателя: не более 150 г
• Степень защиты оболочки извещателя: IP 41
• Диапазон рабочих температур: -40 - +60 °С
• Средний срок службы: не менее 10 лет
