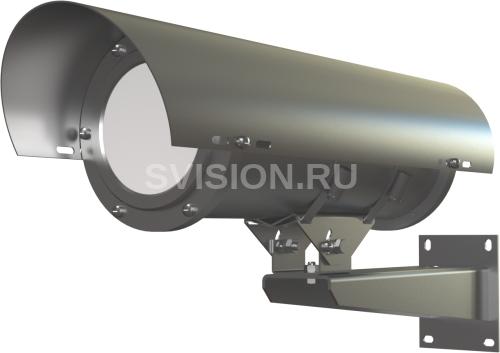

Тахион ТГБ-8Г Ex PoE+

Описание Тахион ТГБ-8Г Ex PoE+

Гермобокс Тахион ТГБ-8Г Ex из нержавеющей стали для взрывоопасных сред предназначен для установки сетевых (IP) видеокамер Ethernet 10/100BASE-TX и защиты его от воздействия окружающей среды (влаги и отрицательных температур). Материал гермобокса – нержавеющая кислотостойкая аустенитная сталь (12Х18Н10Т). Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных и агрессивных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой, горнодобывающей и других промышленностей народного хозяйства. Место установки: наружные пространства и внутренние пространства помещений, порты, рудники и шахты, классифицированные как взрывоопасные зоны классов 1 и 2 (при классификации по зональному принципу), где возможно образование взрывоопасных газовых смесей категории IIА, IIВ и IIC групп взрывоопасности Т1-Т6 или взрывоопасные зоны класса В-1, В-1а, В-1б, В-1г согласно гл.7.3 ПУЭ. Питание гермобокса и видеокамеры осуществляется от инжектора PoE+ стандарта IEEE 802.3at по кабелю UTP категории 5e как по сигнальным, так по резервным парам (в комплект поставки не входит). Изделие Тахион ТГБ-8Г Ex PoE+ обеспечивает:

• автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
• преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
• безаварийное включение электропитания видеокамеры при отрицательной температуре внутри гермобокса, обеспечивая надежную работу видеокамеры при перерывах в электропитании и исключая выход видеокамеры из строя при запуске;
• две ступени мощности обогрева, что позволяет использовать гермобокс в разных климатических зонах в соответствии с ГОСТ 15150-69;
• аварийной отключение входного напряжения при достижении температуры +70°С внутри гермобокса;
• модуль видеокамеры изолирован от корпуса гермобокса.

Изделие выпускается по техническим условиям ТУ 4372-026-31006686-2011. Гермобоксы Тахион ТГБ-8Г Ex PoE+ соответствуют:

• техническим требованиям - ГОСТ Р 51558-2008;
• требованиям по безопасности – ГОСТ Р МЭК 60065-2005;
• требованиям по ЭМС – ГОСТ Р 50009-2000, ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-99;
• степени защиты от поражения электрическим током – III классу ГОСТ 12.2.007-75;
• условиям эксплуатации – ГОСТ 12997-84 группам Д3, Р1 и N2.

Изделие Тахион ТГБ-8Г Ex PoE+ выполнено в виде взрывонепроницаемой оболочки по ГОСТ 30852.0-2002 с маркировкой взрывозащиты РВЕхdI X / 1ЕхdIICТ6 Х cо степенью защиты обеспечиваемой оболочкой – IP66 и по уровню защиты относится к взрывобезопасному электрооборудованию. Кли-матическое исполнение изделия соответствует УХЛ1,5 ГОСТ 15150-69.Смотровое окно выполнено из ударопрочного каленого стекла.

Технические характеристики Тахион ТГБ-8Г Ex PoE+

• Подача питания на гермобокс по стандарту IEEE 802.3at (PoE+)
• Выходное напряжение инжектора PoE+ 50 ÷ 56 В DC
• Стандарты IP видеокамеры Ethernet 10/100BASE-TX и IEEE 802.3afМаксимальная рабочая дальность
• при выхожном напряжении инжектора PoE+ 50 ÷ 56 В DC - 100 м
• при выходном напряжении инжектор PoE+ 48 В DC - 50 мМаксимальная потребляемая мощность видеокамеры
• при дальности 100 м - 6 Вт, при 50 м - 8 Вт
• Максимальная потребляемая мощность 25 Вт
• Температура вкл./откл. обогрева +15°С±3°С / +20°С±3°С
• Температура откл./вкл. холодного запуска -10°С±3°С / -5°С±3°С
• Диапазон рабочих температур -45°С ÷ +50°С
• Влажность воздуха до 100% при +25°С
• Вес с козырьком и кронштейном не более 6,5 кг
