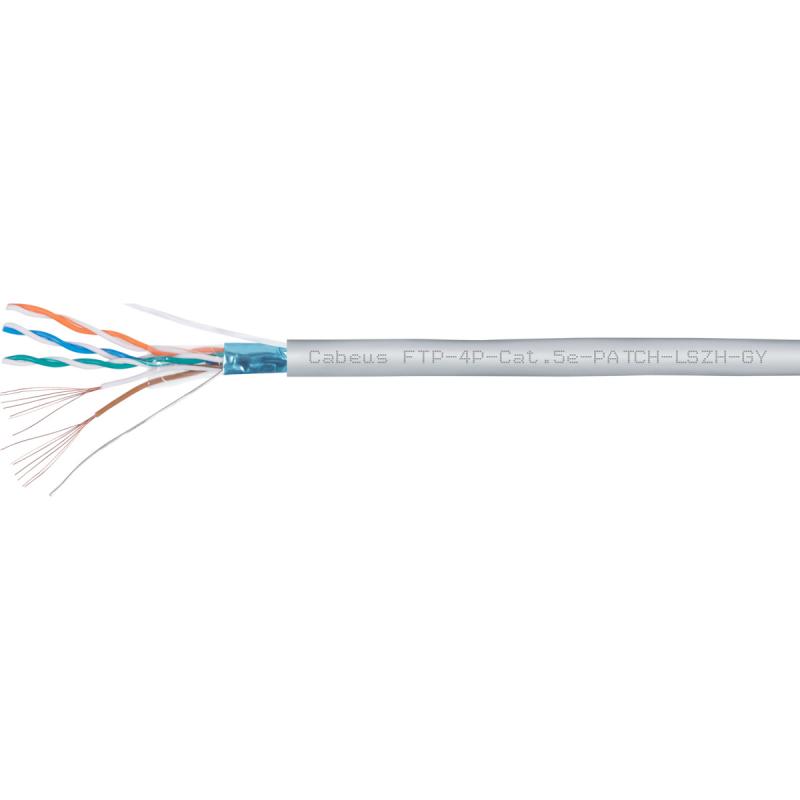

Cabeus FTP-4P-Cat.5e-PATCH-LSZH-GY Кабель витая пара FTP (F/UTP), категория 5e, 4 пары, 7x0.16 мм (26 AWG), многожильный (patсh), серый, LSZH, нг(А)-HF, (305 м)

Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении F/UTP и предназначен для изготовления коммутационных шнуров (патч-кордов). Диаметр проводников составляет 26 AWG, каждый проводник состоит из 7 медных жил, конструкция 7х0,16 мм. Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником. Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель поставляется в картонной коробке. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Схема строения кабеля

1 – Внешняя оболочка 2 – Rip-cord (разрывная нить) 3 – Экран из полиэфирной алюминиевой фольги 4 – Дренажный проводник 5 – Защитная пленка 6 – Медный проводник 7 – Изоляция проводника



Схема строения кабеля

Основные параметры

Параметр Значение Напряжение не более 50 В Категория 5e Число пар 4 Тип F/UTP Диаметр проводника 7х0,16 ± 0.008 мм (26 AWG) Проводник (жила) многожильный, электротехническая медь Материал оболочки кабеля LSZH, нг(А)-HF Цвет серый Применение внутренняя прокладка Масса 12 ± 0,5кг Упаковка картонная коробка Длина кабеля 305м



Технические характеристики Cabeus FTP-4P-Cat.5e-PATCH-LSZH-GY

Технические параметры

Категория 5e Тип F/UTP Соответствие стандартам ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 Применение внутренняя прокладка Проводник Материал многожильный, электротехническая медь Диаметр 7х0,16 ± 0.008 мм (26 AWG) Изоляция проводника Материал полиэтилен высокой плотности (HDPE) Диаметр проводника по изоляции 0,85 ± 0,05 мм Экранирование Внешний экран полиэфирная алюминиевая фольга Дренажный проводник одножильный, луженая медь Оболочка кабеля Материал LSZH, нг(А)-HF Толщина 0,5 ± 0,05мм Диаметр кабеля 5,2 ± 0,2 мм Цвет серый Параметры кабеля Упаковка картонная коробка Длина 305 ± 1,5м Допустимое растягивающие усилие не более 110Н Допустимый радиус изгиба не менее 8 Ø Допустимая температура хранения от -20 до +60 Допустимая температура эксплуатации от -20 до +60 Допустимая температура монтажа от 0 до +50 Электрические характеристики Волновое сопротивление 100 ± 15Ом Разброс задержки распространения (1~100 МГц) ≤20 нс/100 м Омическая асимметрия ≤5% Напряжение не более 50 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ PS NEXT, дБ ELFEXT, дБ PS ELFEXT, дБ 1,00 20,0 2,00 65,3 62,3 63,8 60,8 4,0 23,0 4,0 56,3 53,3 51,7 48,7 8,0 24,5 5,8 51,8 48,8 45,7 42,7 10,0 25,0 6,5 50,3 47,3 43,8 40,8 16,0 25,0 8,2 47,3 44,3 39,7 36,7 20,0 25,0 9,3 45,8 42,8 37,7 34,7 25,0 24,3 10,4 44,3 41,3 35,8 32,8 31,25 23,6 11,7 42,9 39,9 33,9 30,9 62,5 21,5 17,0 38,4 35,4 27,8 24,8 100,0 20,1 22,0 35,3 32,3 23,8 20,8
