Cabeus SFTP-4P-Cat.5e-PATCH-GY

Описание Cabeus SFTP-4P-Cat.5e-PATCH-GY

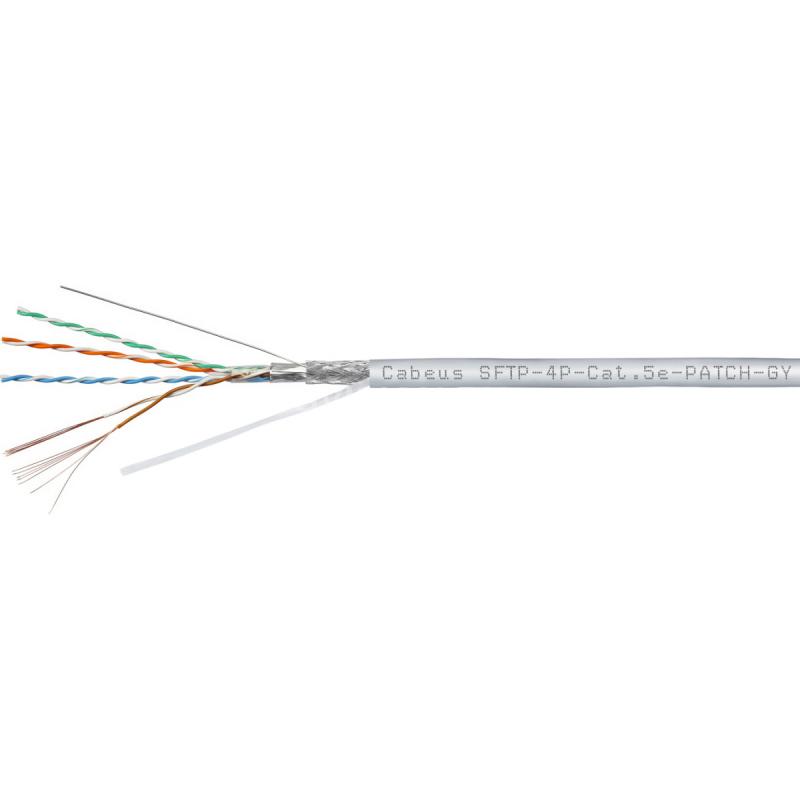

Cabeus SFTP-4P-Cat.5e-PATCH-GY Кабель витая пара экранированная SFTP (SF/UTP), категория 5e, 4 пары, многожильный (305 м), PVC нг(А)-LS

Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении SF/UTP и предназначен для изготовления коммутационных шнуров (патч-кордов). Диаметр проводников составляет 26 AWG, каждый проводник состоит из 7 медных жил, конструкция 7х0,16 мм. Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником и оплеткой из проволок на основе алюминиево-магниевого сплава. Внешняя оболочка выполнена из не распространяющего горение ПВХ. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель поставляется на фанерном барабане. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Схема строения кабеля

1 – Внешняя оболочка 2 – Rip-cord (разрывная нить) 3 – Оплетка из алюминиево-магниевого сплава 4 – Дренажный проводник 5 – Экран из полиэфирной алюминиевой фольги 6 – Защитная пленка 7 – Медный проводник (многожильный) 8 – Изоляция проводника



Особенности

Параметр Значение Напряжение не более 50 В Категория 5e Число пар 4 Тип SF/UTP Диаметр проводника 7х0,16 ± 0.008 мм (26 AWG) Проводник (жила) многожильный, электротехническая медь Материал оболочки кабеля поливинилхлорид (PVC) Цвет серый Применение внутренняя прокладка Масса 12,3 ± 0,5кг Упаковка фанерный барабан Длина кабеля 305м



Технические характеристики Cabeus SFTP-4P-Cat.5e-PATCH-GY

Технические параметры

Категория 5e Тип SF/UTP Соответствие стандартам ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 Применение внутренняя прокладка Проводник Материал многожильный, электротехническая медь Диаметр 7х0,16 ± 0.008 мм (26 AWG) Изоляция проводника Материал полиэтилен высокой плотности (HDPE) Диаметр проводника по изоляции 0,85 ± 0,05 мм Экранирование Внешний экран полиэфирная алюминиевая фольга, покрытие 100% оплетка из проволок на основе алюминиево-магниевого сплава, покрытие 65% Дренажный проводник одножильный, электротехническая медь Оболочка кабеля Материал поливинилхлорид (PVC) Толщина 0,4 ± 0,05 мм Диаметр кабеля 5,7 ± 0,2 мм Цвет серый Параметры кабеля Упаковка фанерный барабан Длина 305 ± 1,5м Допустимое растягивающие усилие не более 110Н Допустимый радиус изгиба не менее 4 Ø Допустимая температура хранения от -20 до +60 Допустимая температура эксплуатации от -20 до +60 Допустимая температура монтажа от 0 до +50 Электрические характеристики Волновое сопротивление 100 ± 15Ом Разброс задержки распространения (1~100 МГц) ≤20 нс/100 м Омическая асимметрия ≤5% Напряжение не более 50 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ PS NEXT, дБ ELFEXT, дБ PS ELFEXT, дБ 1,00 20,0 2,00 65,3 62,3 63,8 60,8 4,0 23,0 4,0 56,3 53,3 51,7 48,7 8,0 24,5 5,8 51,8 48,8 45,7 42,7 10,0 25,0 6,5 50,3 47,3 43,8 40,8 16,0 25,0 8,2 47,3 44,3 39,7 36,7 20,0 25,0 9,3 45,8 42,8 37,7 34,7 25,0 24,3 10,4 44,3 41,3 35,8 32,8 31,25 23,6 11,7 42,9 39,9 33,9 30,9 62,5 21,5 17,0 38,4 35,4 27,8 24,8 100,0 20,1 22,0 35,3 32,3 23,8 20,8
