Cabeus UTP-4P-Cat.5e-SOLID-LSZH-OR-LIGHT-100

Описание Cabeus UTP-4P-Cat.5e-SOLID-LSZH-OR-LIGHT-100

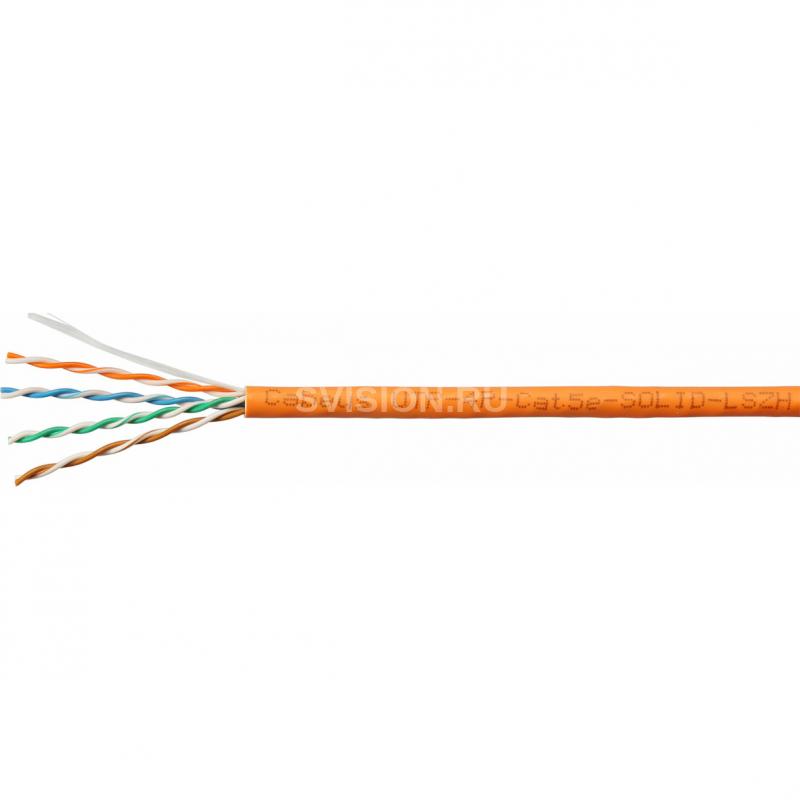

Cabeus UTP-4P-Cat.5e-SOLID-LSZH-OR-LIGHT-100 Кабель витая пара UTP (U/UTP), категория 5e, 4 пары 0,48мм (24 AWG), одножильный, LSZH, нг(А)-HF, оранжевый, (100 м)

Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,48 мм (24 AWG). Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель поставляется в картонной коробке «easy-pull box». Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Схема строения кабеля

1 – Внешняя оболочка 2 – Rip-cord (разрывная нить) 3 – Медный проводник 4 – Изоляция проводника



Особенности

Параметр Значение Напряжение до 145 В Категория 5e Число пар 4 Тип U/UTP Диаметр проводника 0,48 ± 0,005мм (24 AWG) Проводник (жила) одножильный, электротехническая медь Материал оболочки кабеля LSZH, нг(А)-HF Цвет оранжевый Применение внутренняя прокладка Масса 3 ± 0,5кг Упаковка картонная коробка Длина кабеля 100 м



Технические характеристики Cabeus UTP-4P-Cat.5e-SOLID-LSZH-OR-LIGHT-100

Технические параметры

Категория 5e Тип U/UTP Применение внутренняя прокладка Проводник Материал одножильный, электротехническая медь Диаметр 0,48 ± 0,005мм (24 AWG) Изоляция проводника Материал полиэтилен высокой плотности (HDPE) Диаметр проводника по изоляции 0,88 ± 0,05 мм Оболочка кабеля Материал LSZH, нг(А)-HF Толщина 0,50 ± 0,05мм Диаметр кабеля 4,8 ± 0,4 мм Цвет оранжевый Параметры кабеля Упаковка картонная коробка Длина 100 ± 1,5м Допустимое растягивающие усилие не более 110Н Допустимый радиус изгиба не менее 8 Ø Допустимая температура хранения от -20 до +60 Допустимая температура эксплуатации от -20 до +60 Допустимая температура монтажа от 0 до +50 Электрические характеристики Волновое сопротивление 100 ± 15Ом Разброс задержки распространения (1~100 МГц) ≤20 нс/100 м Омическая асимметрия ≤5% Напряжение до 145 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ PS NEXT, дБ ELFEXT, дБ PS ELFEXT, дБ 1,00 20,0 2,00 65,3 62,3 63,8 60,8 4,0 23,0 4,0 56,3 53,3 51,7 48,7 8,0 24,5 5,8 51,8 48,8 45,7 42,7 10,0 25,0 6,5 50,3 47,3 43,8 40,8 16,0 25,0 8,2 47,3 44,3 39,7 36,7 20,0 25,0 9,3 45,8 42,8 37,7 34,7 25,0 24,3 10,4 44,3 41,3 35,8 32,8 31,25 23,6 11,7 42,9 39,9 33,9 30,9 62,5 21,5 17,0 38,4 35,4 27,8 24,8 100,0 20,1 22,0 35,3 32,3 23,8 20,8
