Cabeus UTP-4P-Cat.5e-SOLID-OUT-LSZH-UV

Описание Cabeus UTP-4P-Cat.5e-SOLID-OUT-LSZH-UV

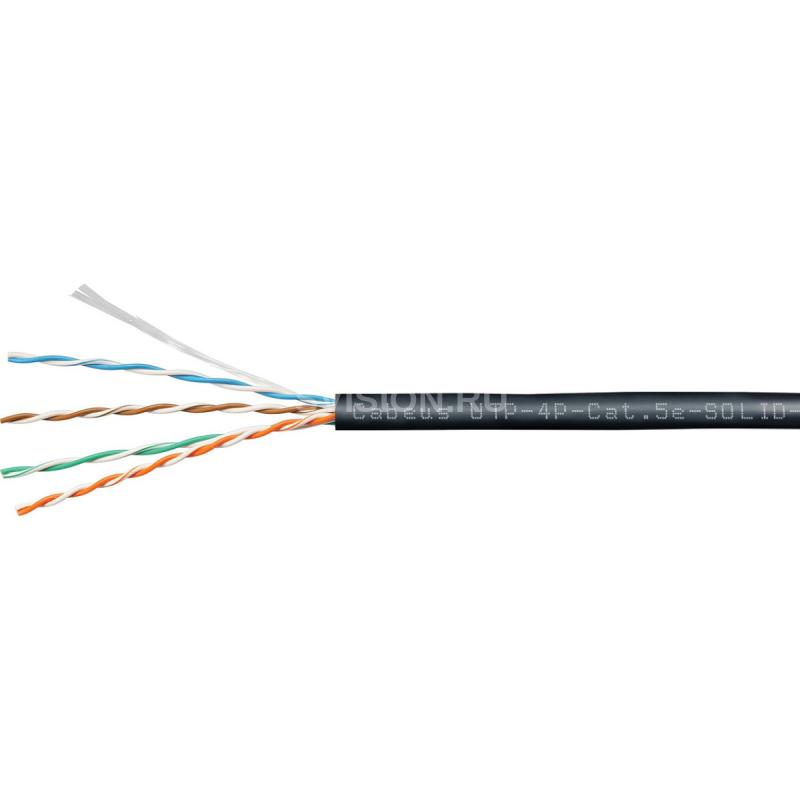

Cabeus UTP-4P-Cat.5e-SOLID-OUT-LSZH-UV Кабель витая пара UTP (U/UTP), категория 5e, 4 пары (24 AWG), одножильный, для внутренней и внешней прокладки (+75 C - -40), LSZH-UV (305 м)

Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки внутри и вне зданий. Диаметр проводников составляет 0,50 мм (24 AWG). Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF, стойкого к ультрафиолету. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах. Кабель поставляется на фанерном барабане. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Основа качества кабелей Cabeus

• Проводник – использование только первичной электротехнической меди (влияет на показатели затухание/ сопротивление)
• Изоляция проводника – высокоскоростной полиэтилен
• Оболочка кабеля – качественные ПВХ/LSZH/LTx полимеры
• Соответствие ГОСТ 54429 и ТР ТС 004/2011
• Пожарная сертификация – ГОСТ 31565 на групповую прокладку нг(А), LS/HF/LTx
• Непрерывный контроль основных параметров кабеля при изготовлении на тестовом оборудовании AESA/Fluke
• Исключение использования вторичного сырья на любом этапе производства кабеля

Схема строения кабеля

1 – Внешняя оболочка 2 – Rip-cord (разрывная нить) 3 – Медный проводник 4 – Изоляция проводника



Особенности

Параметр Значение Напряжение не более 50 В Категория 5e Число пар 4 Тип U/UTP Диаметр проводника 0,50 ± 0,01мм (24 AWG) Проводник (жила) одножильный, электротехническая медь Материал оболочки кабеля малодымный безгалогенный компаунд (LSZH + UV) Цвет черный Применение внутренняя/внешняя прокладка Масса 10 ± 0,5кг Упаковка фанерный барабан



Технические характеристики Cabeus UTP-4P-Cat.5e-SOLID-OUT-LSZH-UV

Технические параметры

Категория 5e Тип U/UTP Соответствие стандартам ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 Применение внутренняя/внешняя прокладка Проводник Материал одножильный, электротехническая медь Диаметр 0,50 ± 0,01 мм (24 AWG) Изоляция проводника Материал полиэтилен высокой плотности (HDPE) Диаметр проводника по изоляции 0,88 ± 0,05 мм Оболочка кабеля Материал малодымный безгалогенный компаунд (LSZH + UV) Толщина 0,50 ± 0,05 мм Диаметр кабеля 5,0 ± 0,4 мм Цвет черный Параметры кабеля Упаковка фанерный барабан Длина 305 ± 1,5м Допустимое растягивающие усилие не более 110Н Допустимый радиус изгиба не менее 8 Ø Допустимая температура хранения от -40 до +75 Допустимая температура эксплуатации от -40 до +75 Допустимая температура монтажа от -20 до +50 Электрические характеристики Волновое сопротивление 100 ± 15Ом Разброс задержки распространения (1~100 МГц) ≤20 нс/100 м Омическая асимметрия ≤5% Напряжение не более 50 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ PS NEXT, дБ ELFEXT, дБ PS ELFEXT, дБ 1,00 20,0 2,00 65,3 62,3 63,8 60,8 4,0 23,0 4,0 56,3 53,3 51,7 48,7 8,0 24,5 5,8 51,8 48,8 45,7 42,7 10,0 25,0 6,5 50,3 47,3 43,8 40,8 16,0 25,0 8,2 47,3 44,3 39,7 36,7 20,0 25,0 9,3 45,8 42,8 37,7 34,7 25,0 24,3 10,4 44,3 41,3 35,8 32,8 31,25 23,6 11,7 42,9 39,9 33,9 30,9 62,5 21,5 17,0 38,4 35,4 27,8 24,8 100,0 20,1 22,0 35,3 32,3 23,8 20,8
