Описание CAME AXI 001SWN20B

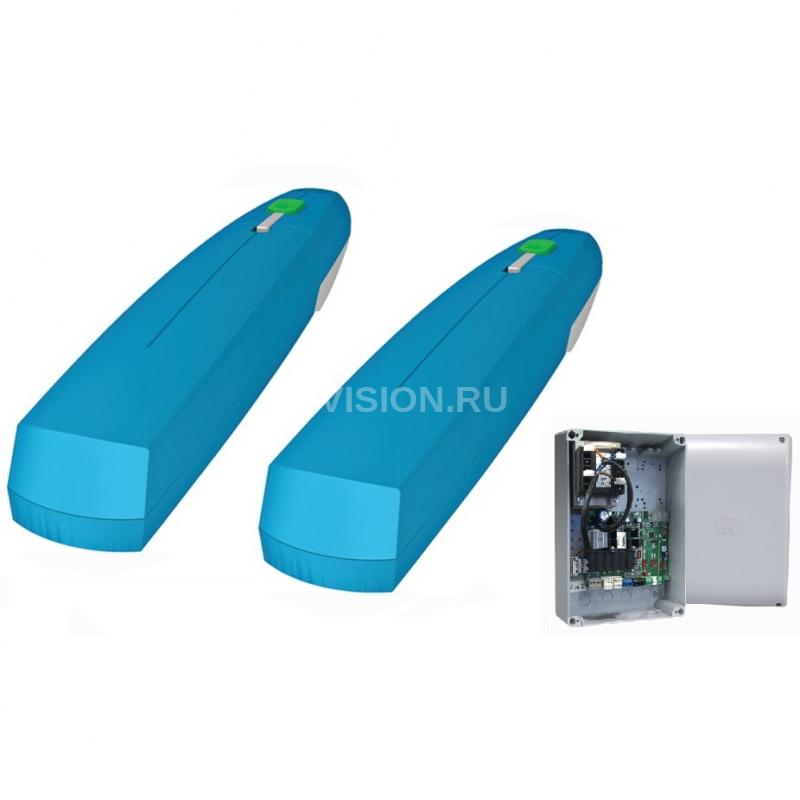

CAME AXI 001WN20B - набор для автоматизации распашных ворот с высокой интенсивностью эксплуатации до 250 кг или до 2,0 м; высокоинтенсивная работа. Состав комплекта:
ГАРАНТИЯНа продукцию CAME гарантия 3 года.
CAME WN20B (арт. 001WN20B) - Привод 24 В линейный, самоблокирующийся с энкодером (корпус серый).
Идеальное решение для автоматизации распашных ворот в жилом секторе
Особенности и преимущества привода
Линейный привод для распашных ворот небольших размеров.Равномерное, плавное и бесшумное движение створок.
Контроль движения и повышенная безопасность благодаря встроенному энкодеру.
Встроенная система разблокировки с возможностью дополнения внешней дистанционной (дополнительный аксессуар).
Ограничения привода
Макс. ширина створки (м)2*1.5*
Макс. масса створки (кг)200250
*обязательно наличие электромеханического замка
Основные компоненты привода
- Привод
- Передний кронштейн с креплением привода
- Задний кронштейн с креплением привода
- Втулка
- Ключ для разблокировки
- Крышка привода
- Крышка винта
- Трансформатор
- Входной предохранитель
- Клеммная панель электропитания
- Клеммная панель для подключения сигнальных устройств
- Контакты подключения приводов с энкодером
- Клеммная панель для подключения устройств управления
- Клеммная панель для подключения устройств безопасности
- Клеммная панель для подключения CRP
- Клеммная панель для подключения проксимитисчитывателя
- Клеммная панель для подключения кодонаборной клавиатуры
- Клеммная панель для подключения антенны
- Разъем для модуля UR042
- Разъем для подключаемой платы радиоприемника (AF)
- Разъем для платы декодера R700 или R800
- Разъем для платы RIO CONN
- Разъем для платы RSE
- Разъем для карты памяти
- Кнопки программирования
- Дисплей
- Место установки модуля UR042
- Место установки модуля RGP1
- Место установки платы RLB
- Клеммная панель для подключения модуля RGP1
- Предохранитель для дополнительных устройств
Технические характеристики CAME AXI 001SWN20B
- Модель: AXI 001WN20B
- Тип: набор для автоматизации распашных ворот с высокой интенсивностью эксплуатации до 250 кг или до 2,0 м Характеристики привода
- Модель: WN20B
- Артикул производителя: 001WN20B
- Макс. ширина створки (м): 2
- Макс. масса створки (кг): 250
- Макс. значение "С" (мм): 60
- Интенсивность использования (%): ИНТЕНСИВНОЕ
- Класс защиты (IP): 44
- Напряжение электропитания блока управления (В, 50 Гц): 230
- Напряжение электропитания двигателя (В): 24
- Макс. потребляемый ток двигателя (A): 5
- Мощность (Вт): 120
- Время открывания на 90° (с): 15
- Толкающее усилие (Н): 400 ÷ 2000
- Диапазон рабочих температур (°C): -20 ÷ +55
- Производитель: Came
Габаритные размеры
Характеристики блока управления
- Модель: ZL65
- Артикул производителя: 002ZL65
- Напряжение электропитания привода (В): 24
- Количество подключаемых приводов: 2
- Класс защиты (IP): 54
- Напряжение электропитания (В, 50 Гц): 230
- Макс. мощность привода (Вт): 300
- Макс. мощность аксессуаров (Вт): 25
- Диапазон рабочих температур (°C): -20 ÷ +55
- Производитель: Came
Габаритные размеры
