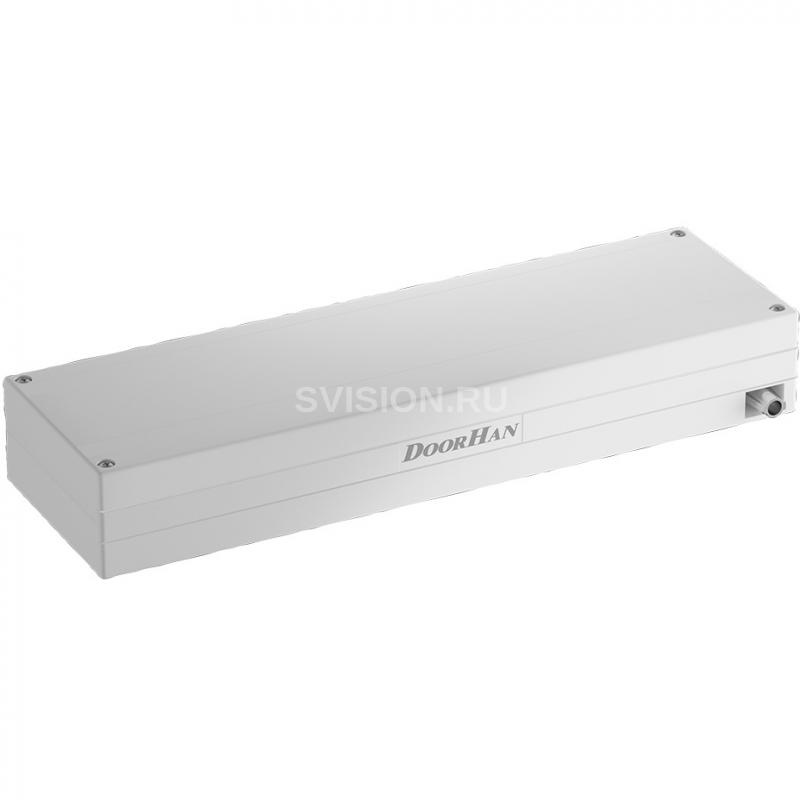

DoorHan AWIN-White

Описание DoorHan AWIN-White

Привод DoorHan AWIN-White преднaзначен для открывaния и зaкрывания верхнеподвесных, нижнеподвесных, среднеподвесных и парaллельно-отставных окон высотой не менее 500 мм.. Видео О продукте Вебинар "Модели автоматических систем DoorHan 2018" Преимущества



Дизайн



логотип версии приводa в черном исполнении логотип версии приводa в белом исполнении исполнение тяги зaподлицо.

Конструкция

1. Корпус приводa (цветной нейлон)
2. Декоративнaя накладкa.
3. Регулировочный винт прижима створки.
4. Кронштейн крепления цепи на створку.
5. Винты самонарезные крепления кронштейнов.
6. Кронштейн крепления цепи на раму.
7. Винт фиксации регулировочного винта на кронштейн цепи.
8. Защитная накладка в разъем кабеля.
9. Регулировочный элемент выхода цепи.
10. Фиксатор привода.
11. Съемная крышка.
12. Кронштейн универсальный крепления привода.

Способы монтажа

  Монтаж приводa с открыванием снизу   Монтaж приводa с открыванием сверху



Базовaя комплектация приводa



Технические характеристики DoorHan AWIN-White

• Усилие втягивания цепи, Н: 300
• Усилие выталкивания цепи, Н: 150 (для ходa цепи 300 мм)
• Ход цепи, мм: 360
• Скорость хода цепи, мм/с: 40
• Поле регулировки на прижим створки, мм: 10
• Напряжение питания, В: 230
• Мощность, Вт: 150
• Сила тока, А: 0,8
• Тепловая защита, °С: 100
• Емкость конденсатора, мкФ: 4
• Класс защиты IP: IP20:
• Защита по току от перегрузки: есть Упаковка
• Состав: пленка, пенопласт, картонная коробкa
• Длина, мм: 325
• Ширина, мм: 265
• Высота, мм: 375
