ELTIS VS1/4-4

Описание ELTIS VS1/4-4

Видеоразветвитель ELTIS VS1/4-4 предназначен для разветвления и усиления видеосигнала от видеокамер блоков вызова домофонов или видеокамер систем видеонаблюдения с возможностью последовательного и параллельного подключения.

Обеспечивает:

• разветвление 1-го входящего видеосигнала на 5 видеовыходов;
• возможность регулировки коэффициента усиления (от 0,5 до 2 раз).

Отличительной особенностью данного видеоразветвителя является полное согласование характеристик входящего и выходящего видеосигнала в рамках видеостандартов PAL/NTSC, что обеспечивает высокое качество передаваемого видеосигнала.

Видеоразветвитель ELTIS VS1/4-4 рекомендуется к установке для передачи видеосигнала в протяженные видеомагистрали (от видеодомофонов калиток входа на придомовую территорию, в стояки домов высокой этажности, для подключения удаленных абонентских видеомониторов).

Питание +9В…25В (~8В-20В).

Коммутация — винтовые колодки. Малогабаритный плоский корпус для удобства размещения в нишах слаботочных стояков или боксах. Предусмотрены отверстия для крепления на стену и зажим для DIN-рейки. Конструкция крышки корпуса позволяет производить опечатывание для выявления несанкционированного вскрытия.

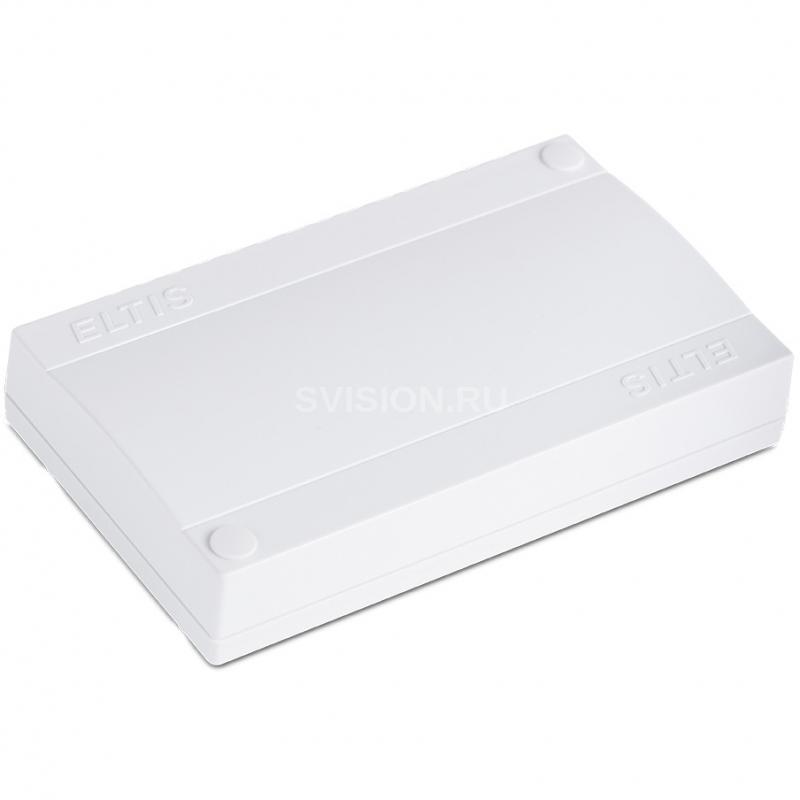

Внешний вид видеоразветвителя

Вид платы видеоразветвителя

Схема последовательного подключения при питании видеоразветви- телей от общего источника постоянного тока

Схема последовательного подключения при питании видеоразветви- телей от источников переменного ток

Схема параллельного подключения видеоразветвителей при их питании от общего источника постоянного тока

Технические характеристики ELTIS VS1/4-4

Количество видеовыходов (OUT1…OUT4) 4 Количество выходов для последовательного подключения (OUT0) 1 Количество выходов для параллельного подключения (OUT) 1 Количество последовательно включаемых устройств (макс.) 8 Количество параллельно включаемых устройств (макс.) 5 Время готовности к работе, сек. 5 Рабочая полоса частот, Гц 50…7*106 Максимальный размах входного сигнала, В 2 Максимальный размах выходного сигнала, В 2 Коэффициент усиления 0,5…2 Напряжение питания, В +(9…25)~(8…20) Ток, потребляемый устройством, А, не более 0,065 Габаритные размеры, мм, не более 136 х 80 х 30 Масса, кг, не более 0,09
