Описание Hyperline PC-LPT-SFTP-RJ45-RJ45-C6-2M-LSZH-WH

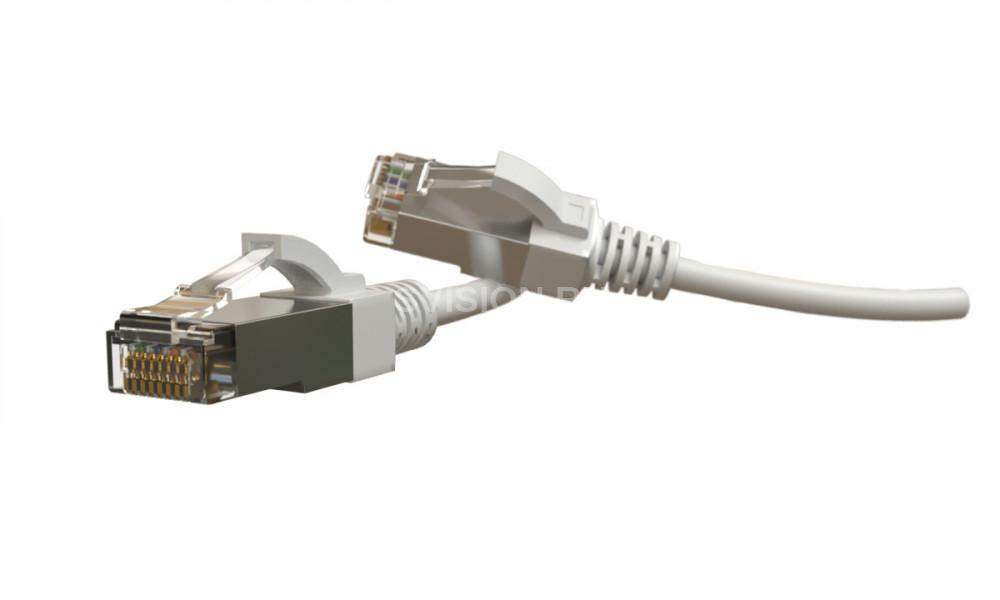

Экранированный патч-корд S/FTP PC-LPT-SFTP-RJ45-RJ45-C6-2M-LSZH-WH категории Cat.6. Имеет многопроволочную конструкцию проводников (stranded) и внешнюю оболочку LSZH. Кабели с изоляцией проводников и внешней оболочкой из негорючего безгалогенного компаунда LSZH обладают свойствами малодымности и низкокоррозийности. Длина кабеля 2 м.
Изоляция проводников из полиэтилена высокой плотности (HDPE). Внешний диаметр кабеля: 5,6 мм. Диаметр проводника в изоляции: 0,85 мм. Калибр AWG: 28 AWG. Количество пар: 4 пары. Температура эксплуатации лежит в диапазоне -10 °C ... +60 °C. Цвет: белый.
Конструкция кабеля витой пары существует в разном исполнении и имеет свои особенности:
Технические характеристики Hyperline PC-LPT-SFTP-RJ45-RJ45-C6-2M-LSZH-WH
Тип разъемов:
RJ45 - RJ45
Категория (TIA/EIA):
6
Внешняя оболочка:
LSZH
Калибр AWG:
28 AWG
Число и диаметр проволок проводника:
7 х 0,127 мм
Конструкция кабеля:
S/FTP
Количество пар:
4
Длина:
2 м
Цвет кабеля:
белый
Оболочка
Внешний диаметр кабеля:
5,6 мм
Предельное отклонение по внешнему диаметру:
0,2 мм
Проводник
Конструкция проводников:
многопроволочная (stranded)
Номинальный диаметр проводника:
0,38 мм
Материал проводников:
медь электролитическая отожженная (BC)
Изоляция проводников:
полиэтилен высокой плотности (HDPE)
Диаметр проводника в изоляции:
0.85 мм
Предельное отклонение по диаметру проводника в изоляции:
0,05 мм
Схема разводки проводников:
T568B
Разъемы
Материал корпуса разъемов:
поликарбонат (PC, UL 94V-0)
Материал ножей контакта:
фосфористая бронза с напылением золотом 1,27 мкм (50µ") поверх 2,54 мкм никелировки
Материал хвостовика:
не распространяющий горение ПВХ
Экранирование корпуса разъемов :
латунь с никелированием 2,54 мкм
Электрические характеристики
Максимальный ток:
1.5 А
Рабочее напряжение:
48 В
Контактное сопротивление (макс.):
20 мОм
Сопротивление изоляции (мин.):
500 МОм
Испытательное напряжение:
1000 В / 60 Гц / 1 мин.
Эксплуатационные характеристики
Температура эксплуатации:
-10 °C ... +60 °C
Количество циклов коммутации (мин.):
750
Относительная влажность (макс.):
93 %
Усилие на разрыв (кабель/разъем):
20 Н (кабель/разъем, на 1 проводник)
Стандарты
Соответствие стандартам:
ANSI/TIA-568-C.2, ISO/IEC 11801 (Кат. 6/ Класс E) LSZH FR (flame retardant): IEC 60332-1, IEC 60754, IEC 61034
