Lanmaster LAN-6EFTP-BL

Описание Lanmaster LAN-6EFTP-BL

Кабель LANMASTER FTP, 4 пары, кат. 6, с перегородкой, 250Mhz, PVC, 305 м

Артикул: LAN-6EFTP-BL

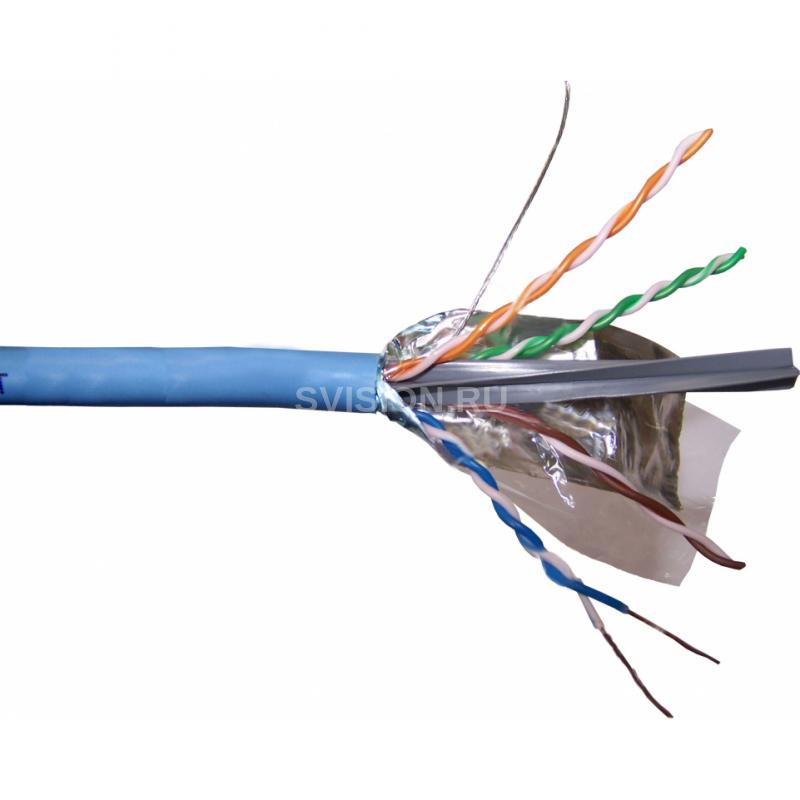

Кабель состоит из 4-х пар одножильных медных проводников. Диаметр проводника 23 AWG. Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару. Пары отделены друг от друга крестообразной перегородкой увеличивающей переходное затухание между парами. 4 витых пары и перегородка обернуты полиэтиленовой пленкой и вместе с медным одножильным заземляющим проводником заключены в общий экран из фольги и оболочку из ПВХ (PVC).

Технические характеристики Lanmaster LAN-6EFTP-BL

Характеристики кабеля:

Характеристика Значение Тип проводника Solid (сплошной) Диаметр проводника 23 AWG Тип изоляции HDPE (полиэтилен высокой плотности) Тип оболочки ПВХ (полихлорвинилхлорид) Цвет оболочки Синий, серый Диаметр кабеля 7,2 мм Рабочая температура до +75oС Волновое сопротивление 100±15 Ом Уровень пожаробезопасности CM (кабель общего применения) Максимальное рассогласование cопротивления пары постоянному току (DC Resistance Unbalance of a pair) 5% Максимальное рассогласование ёмкости пара-земля (Capacitance Unbalance pair to Ground) 330 пФ/100м Рассогласование задержки распространения сигнала (Propagation Delay Skew) 40 нС/100м Номинальная скорость распространения сигнала (Nomal velocity propagation) 69% Сертификация лабораториями 3P Соответствует стандартам UL444,1581; ISO/IEC 11801; TIA-568-C.2 CAT 6 Количество метров в катушке 305 м Цветовая кодировка Пара 1 "голубой/бело-голубой"; Пара 2 "оранжевый/бело-оранжевый"; Пара 3 "зеленый/бело-зеленый"; Пара 4 "коричневый/бело-коричневый".



Передаточные характеристики кабеля:

Частота (МГц Частота (МГц) Гц) Attenuation (дБ/100 м Attenuation (дБ/100 м) м) NEXT (дБ NEXT (дБ) дБ) ACR (дБ ACR (дБ) дБ) PS.NEXT (дБ PS.NEXT (дБ) дБ) PS.ACR (дБ PS.ACR (дБ) дБ) ELFEXT (дБ/100 м ELFEXT (дБ/100 м) м) PS.ELFEXT (дБ/100 м PS.ELFEXT (дБ/100 м) м) Return Loss (дБ Return Loss (дБ) дБ) 1 2.0 74.3 72.3 72.3 70.3 67.8 64.8 20.0 4 3.8 65.3 61.5 63.3 59.5 55.7 52.7 23.0 8 5.3 60.8 55.3 58.8 53.3 49.7 46.7 24.5 10 6.0 59.3 53.3 57.3 51.3 47.8 44.8 25.0 16 7.6 56.3 48.7 54.3 46.7 43.7 40.7 25.0 20 8.5 54.8 46.3 52.8 44.3 41.7 38.7 25.0 25 9.6 53.3 43.7 51.3 41.7 39.8 36.8 24.3 31.25 10.7 51.9 41.2 49.9 39.2 37.9 34.9 23.6 62.5 15.4 47.4 32.0 45.1 30.0 31.8 28.8 21.5 100 19.8 44.3 24.5 42.3 22.5 27.8 24.8 20.1 155 25.1 41.5 16.4 39.5 14.4 23.9 20.9 18.8 200 29.0 39.8 10.8 37.8 8.8 21.7 18.7 18.0 250 32.8 38.3 5.5 36.3 3.5 19.8 16.8 17.3
