Lanmaster LAN-6EFTP-OUT

Описание Lanmaster LAN-6EFTP-OUT

Кабель LANMASTER FTP, 4 пары, кат. 6, с перегородкой, 250Mhz, PE, для внешней прокладки, 305 м

Артикул: LAN-6EFTP-OUT

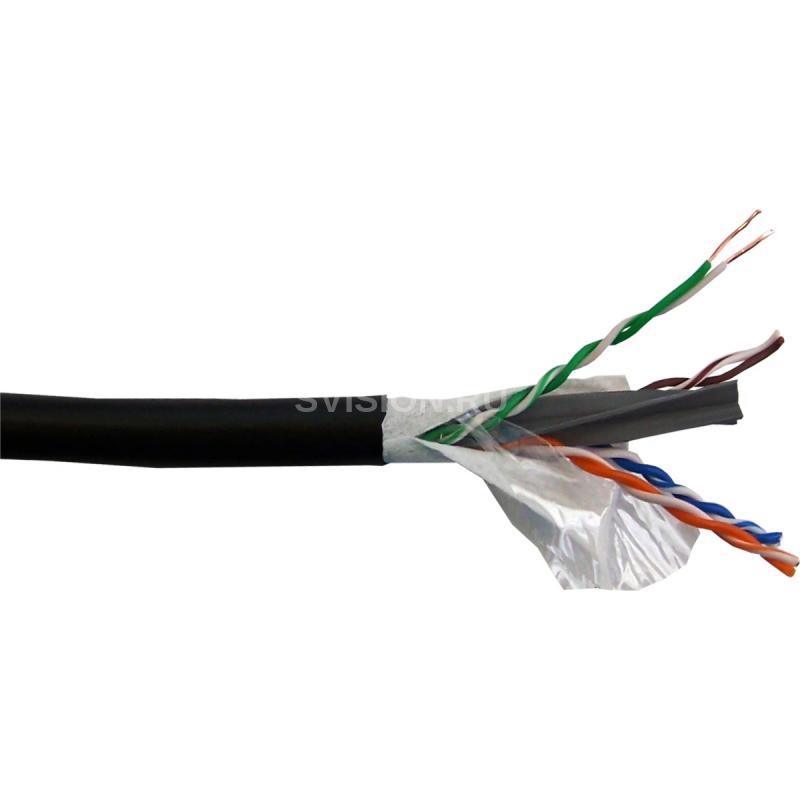

Кабель состоит из 4-х пар одножильных медных проводников. Диаметр проводника 23AWG. Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару. Пары отделены друг от друга крестообразной перегородкой увеличивающей переходное затухание между парами. 4 витых пары и перегородка обернуты полиэтиленовой пленкой и вместе с медным одножильным заземляющим проводником заключены в общий экран из фольги и оболочку из полиэтилена (PЕ).

Технические характеристики Lanmaster LAN-6EFTP-OUT

Характеристики кабеля:

Характеристика Значение Тип проводника Solid (сплошной) Диаметр проводника 23AWG ( 0,55± 0.03 мм) Тип изоляции HDPE (полиэтилен высокой плотности) Тип оболочки ПЭ (полиэтилен) Цвет оболочки Черный Диаметр кабеля 7,2 мм Рабочая температура до +75°C Волновое сопротивление 100+15 Ом Уровень пожаробезопасности CMX Максимальное рассогласование cопротивления пары постоянному току (DC Resistance Unbalance of a pair) 5% Максимальное рассогласование ёмкости пара-земля (Capacitance Unbalance pair to Ground) 330 пФ/100м Рассогласование задержки распространения сигнала (Propagation Delay Skew) 40 нС/100м Номинальная скорость распространения сигнала (Nomal velocity propagation) 69% Сертификация лабораториями 3P Соответствует стандартам TIA/EIA 568-C.2-1 cat. 6 Количество метров в катушке 305 м Цветовая кодировка Пара 1 "голубой/бело-голубой"; Пара 2 "оранжевый/бело-оранжевый"; Пара 3 "зеленый/бело-зеленый"; Пара 4 "коричневый/бело-коричневый".



Передаточные характеристики кабеля:

Частота (МГц) Attenuation (дБ/100 м) NEXT (дБ) ACR (дБ) PS.NEXT (дБ) PS.ACR (дБ) ELFEXT (дБ/100 м) PS.ELFEXT (дБ/100 м) Return Loss (дБ) 1 2.0 74.3 72.3 72.3 70.3 67.8 64.8 20.0 4 3.8 65.3 61.5 63.3 59.5 55.7 52.7 23.0 8 5.3 60.8 55.3 58.8 53.3 49.7 46.7 24.5 10 6.0 59.3 53.3 57.3 51.3 47.8 44.8 25.0 16 7.6 56.3 48.7 54.3 46.7 43.7 40.7 25.0 20 8.5 54.8 46.3 52.8 44.3 41.7 38.7 25.0 25 9.6 53.3 43.7 51.3 41.7 39.8 36.8 24.3 31.25 10.7 51.9 41.2 49.9 39.2 37.9 34.9 23.6 62.5 15.4 47.4 32.0 45.1 30.0 31.8 28.8 21.5 100 19.8 44.3 24.5 42.3 22.5 27.8 24.8 20.1 155 25.1 41.5 16.4 39.5 14.4 23.9 20.9 18.8 200 29.0 39.8 10.8 37.8 8.8 21.7 18.7 18.0 250 32.8 38.3 5.5 36.3 3.5 19.8 16.8 17.3
