Метаком ТКП-12D.1

Описание Метаком ТКП-12D.1

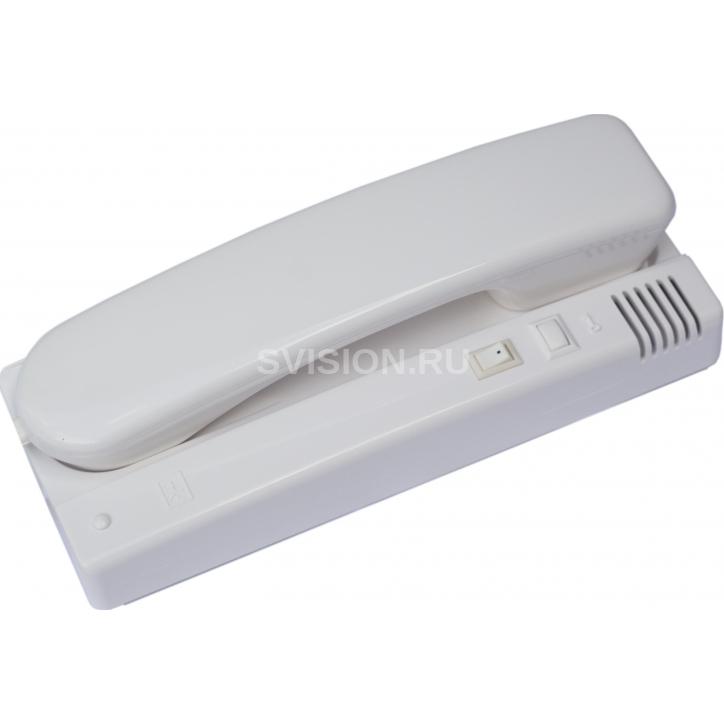

Трубка домофонная переговорная ТКП-12D.1

Трубка цифровая, двухпроводная (с капсюлем) для домофонов МК2007, СD-1803, CD-2000, Raikmann, Keyman. С возможностью отключения  громкости, в индивидуальной упаковке.

Порядок установки

МЕТАКОМ ТКП-12D состоит из трубки и подставки, соединенных витым проводом. Подставка монтируется в вертикальном положении при помощи крепежного комплекта. Подключение к линии связи с блоком вызова домофона производится в соответствии с паспортом на данный тип блока вызова. Выводы для подключения к линии расположены на внутренней стороне подставки под трубку. При подключении трубки к линии необходимо соблюдать полярность.

Для программирования номера абонента на плате трубки размещен ряд перемычек. ТКП программируется таким образом, чтобы его номер совпадал с номером квартиры. Если номер квартиры превышает 255, то ТКП программируется путем присваивания номеров со сдвигом на некоторое число, которое программируется в блоке вызова. Номера квартир, выраженные в двоичном коде, присваиваются каждому ТКП в соответствующем разряде перемычек из указанного ряда: 1, 2, 4, 8, 16, 32, 64, 128 Вычисляется путем суммирования чисел под теми парами штырьков, на которые надеты перемычки.

Пример: программируя ТКП абонента номер 12, надо надеть перемычки на пары с номерами 4 и 8 (4+8=12). Для номера 45 соответствующие пары: 1, 4, 8, 32 (1+4+8+32=45).

Предупреждение: ТКП нельзя программировать на ноль, не устанавливая ни одной перемычки.

При программировании ТКП особенно важно быть внимательным. Если два ТКП будут запрограммированы одинаково, то сигнал будет поступать на обе квартиры. Однако, может оказаться невозможным вести переговоры в зависимости от усиления в звуковом тракте, а также открывать замок при снятых трубках. Это нормальная реакция системы в такой ситуации.

Технические характеристики Метаком ТКП-12D.1

• Габаритные размеры, мм, не более: 213x81x60
• Масса, г, не более: 350
• Диапазон рабочих температур: + 5…+40°С
• Относительная влажность воздуха (при 35°С), не более: 95%
