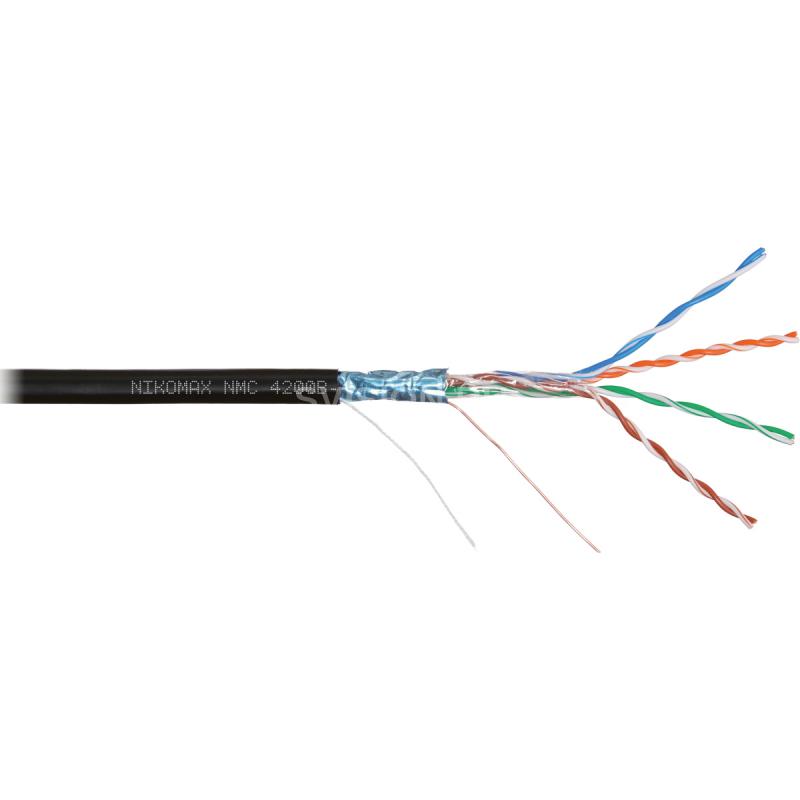

Описание NIKOMAX NMC 4200B-BK
4-я серия включает в себя экранированные и неэкранированные кабели категорий 5, 5e, 6, 6A, 7 и 7A для внешней и внутренней прокладки и обладают великолепными характеристиками. А широкий модельный ряд позволяет решить любые задачи, связанные с построением сетей передачи данных. Поставляются в картонных коробках «easypull box» с увеличенным диаметром сопла для отмотки кабеля и на фанерных барабанах. Кабель NMC 4200B-BK выполнен в экранированном исполнении F/UTP, соответствует категории 5е и предназначен для внешней прокладки. Внешняя оболочка выполнена из влагостойкого, устойчивого к ультрафиолету, полиэтилена.
Технические характеристики NIKOMAX NMC 4200B-BK
Категория
5e
Полоса пропускания, МГц
100
Тип
F/UTP
Количество пар
4
Тип проводников
Одножильный
Диаметр проводников, AWG
24 AWG (0,51 ± 0,01)
Диаметр дренажного провода, мм
26 AWG (0,40 ± 0,01)
Толщина изоляции проводников, мм
0,255 ± 0,02
Внешний диаметр изоляции проводников, мм
1,0 ± 0,05
Применение
Для внешней прокладки
Толщина оболочки, мм
0,55 ± 0,05
Внешний диаметр оболочки, мм
6,3 ± 0,4
Цвет оболочки
Черный
Разрывная нить
Есть
Материал проводников
Электротехническая медь
Материал изоляции проводников
Полиэтилен высокой плотности (HDPE)
Материал внешней оболочки
Полиэтилен
Защитная плёнка
Полиэстер
Материал дренажного провода
Луженная медь
Материал общего экрана
Полиэфирная алюминиевая фольга (100% площадь покрытия)
Диапазон частот, МГц
1-100
Волновое сопротивление, Ом
100 ± 15
Погонное сопротивление (DC), Ом/км
95
Номинальное напряжение (В)
50
Скорость распространения сигнала (NVP)
0,69 ± 0,1
Сопротивление изоляции (500) В, MΩ*км
≥ 5000
Электрическая прочность диэлектрика, кВ/мин
1
Емкостная асимметрия, пФ/км
≤ 1600
Взаимная емкость, нФ/км
≤ 56
Омическая асимметрия
≤ 5%
Затухание сигнала, дБ
≥ 22
Разброс задержки распространения, нс/100м
≤ 45
Погонная масса, кг/км
35,1 ± 0,5
Радиус изгиба при прокладке
Не менее 10-ти диаметров кабеля
Радиус изгиба при эксплуатации
Не менее 8-ми диаметров кабеля
Допустимое растягивающее усилие, H
Не более 100
Диапазон температур хранения, °C
От -60 до +60
Диапазон температур прокладки, °C
От 0 до +50
Диапазон температур эксплуатации, °C
От -60 до +60
Поддерживаемые приложения
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
Соответствие стандартам
ГОСТ Р 54429, ГОСТ Р 18690, ISO/IEC 11801, EN 50173, TIA/EIA-568
Гарантия
3 года
Тип упаковки
Картонная коробка «easy-pull-box»
Длина кабеля в упаковке, м
305
