Описание NIKOMAX NMC 4240A-GY

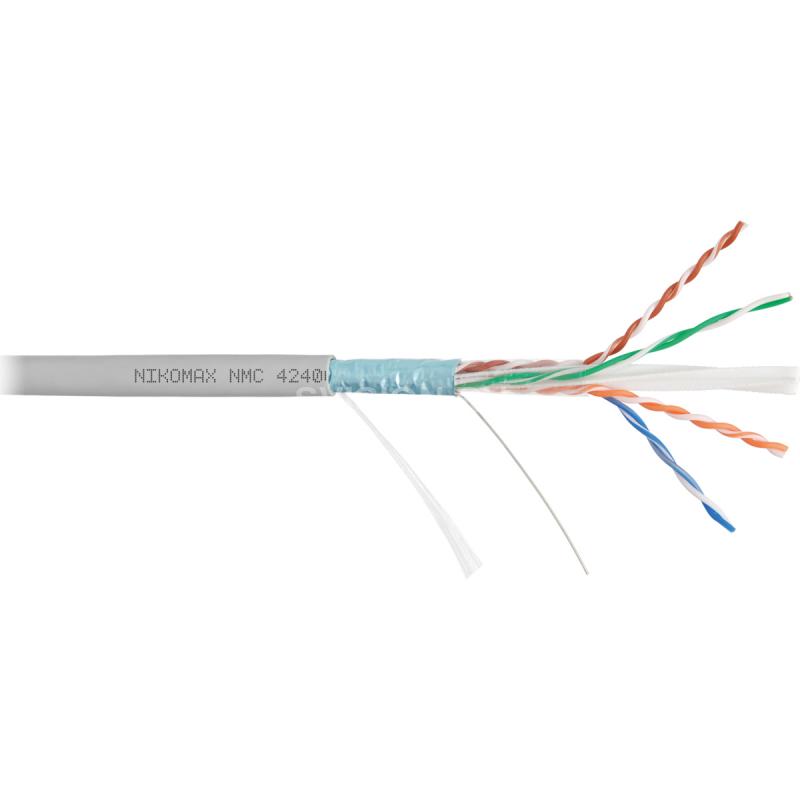

4-я серия включает в себя экранированные и неэкранированные кабели категорий 5, 5e, 6, 6A, 7 и 7A для внешней и внутренней прокладки и обладают великолепными характеристиками. А широкий модельный ряд позволяет решить любые задачи, связанные с построением сетей передачи данных. Поставляются в картонных коробках «easypull box» с увеличенным диаметром сопла для отмотки кабеля и на фанерных барабанах. Подходят для построения сертифицированных СКС NIKOMAX с системной поддержкой на срок до 15-ти лет Кабель NMC 4240A-GY выполнен в экранированном исполнении F/UTP, соответствует категории 6 и предназначен для внутренней прокладки. Внешняя оболочка изготавливается из не распространяющего горение при одиночной прокладке, поливинилхлорида.
Технические характеристики NIKOMAX NMC 4240A-GY
Категория
6
Полоса пропускания, МГц
250
Тип
F/UTP
Количество пар
4
Тип проводников
Одножильный
Диаметр проводников, AWG
23 AWG (0,55 ± 0,05)
Диаметр дренажного провода, мм
26 AWG (0,40)
Толщина изоляции проводников, мм
0,275 ± 0,02
Внешний диаметр изоляции проводников, мм
1,12 ± 0,05
Применение
Для внутренней прокладки
Толщина оболочки, мм
0,55 ± 0,05
Внешний диаметр оболочки, мм
7,4 ± 0,4
Цвет оболочки
Серый
Разрывная нить
Есть
Сепаратор
Есть
Материал проводников
Электротехническая медь
Материал изоляции проводников
Полиэтилен высокой плотности (HDPE)
Материал внешней оболочки
Поливинилхлорид
Материал защитной пленки
Полиэстер
Материал общего экрана
Полиэфирная алюминиевая фольга (100% площадь покрытия)
Диапазон частот, МГц
1-250
Волновое сопротивление, Ом
100 ± 15
Погонное сопротивление (DC), Ом/км
≤ 95
Номинальное напряжение (В)
50
Скорость распространения сигнала (NVP)
0,67 ± 0,1
Сопротивление изоляции (500) В, MΩ*км
≥ 5000
Электрическая прочность диэлектрика, кВ/мин
1
Емкостная асимметрия, пФ/км
≤ 1600
Взаимная емкость, нФ/км
≤ 56
Омическая асимметрия
≤ 5%
Затухание сигнала, дБ
≥ 33
Разброс задержки распространения, нс/100м
≤ 45
Погонная масса, кг/км
52,5 ± 0,5
Радиус изгиба при прокладке
Не менее 10-ми диаметров кабеля
Радиус изгиба при эксплуатации
Не менее 8-ми диаметров кабеля
Допустимое растягивающее усилие, H
Не более 100
Диапазон температур хранения, °C
От -20 до +60
Диапазон температур прокладки, °C
От 0 до +50
Диапазон температур эксплуатации, °C
От-20 до +60
Поддерживаемые приложения
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
Соответствие стандартам
ГОСТ Р 54429, ГОСТ Р 18690, ISO/IEC 11801, EN 50173, TIA/EIA-568
Гарантия
Компонентная - 5 лет. Системная - 15 лет в составе сертифицированной СКС NIKOMAX
Тип упаковки
Фанерный барабан
Длина кабеля в упаковке, м
305
