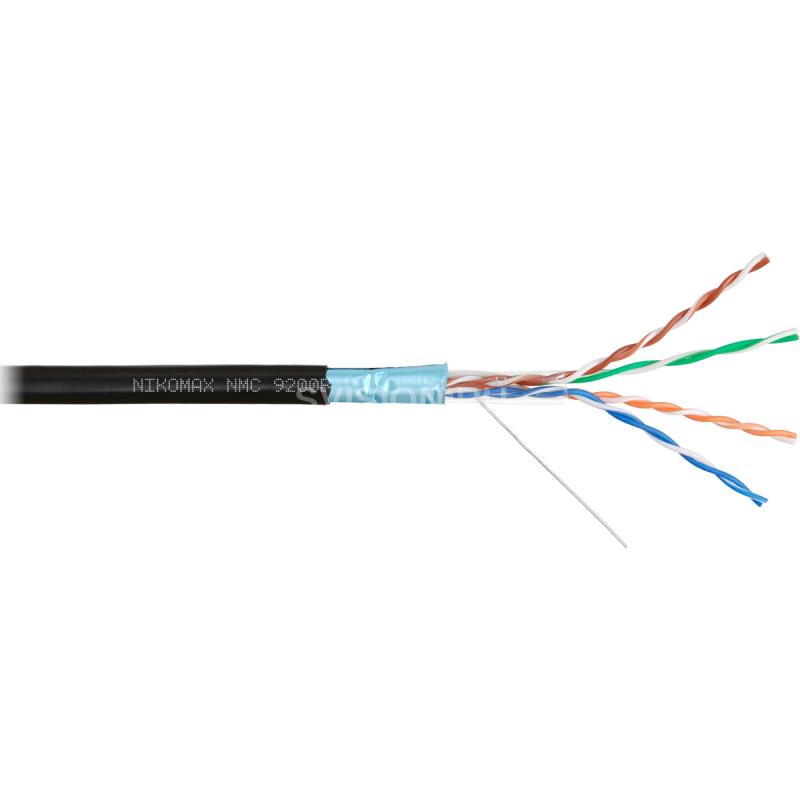

Описание NIKOMAX NMC 9200B-BK
Кабели 9-й серии по праву являются флагманами модельного ряда и подходят для СКС любой категории сложности. Производятся из лучших материалов, доступных на рынке. Высочайшее качество изготовления гарантирует превосходство характеристик над самыми жесткими мировыми стандартами. Линейка кабелей 9-й серии включает в себя широкий ассортимент экранированных и неэкранированных четырехпарных кабелей категорий 5e, 6 и 6A и 8 для внутренней прокладки. Все кабели 9-й серии поставляются на барабанах, обеспечивающих сохранность при транспортировке, постоянство характеристик и удобство работы при монтаже. Кабель NMC 9200B-BK выполнен в экранированном исполнении F/UTP, соответствует категории 5e и предназначен для внешней прокладки. Внешняя оболочка выполнена из влагостойкого, устойчивого к ультрафиолету, полиэтилена.
Технические характеристики NIKOMAX NMC 9200B-BK
Категория
5e
Полоса пропускания, МГц
100
Тип
F/UTP
Количество пар
4
Тип проводников
Одножильный
Диаметр проводников, AWG
24 AWG (0,52 ± 0,01)
Диаметр дренажного провода, мм
26 AWG (0,40 ± 0,01)
Толщина изоляции проводников, мм
0,265 ± 0,02
Внешний диаметр изоляции проводников, мм
1,04 ± 0,05
Применение
Для внешней прокладки
Толщина оболочки, мм
0,55 ± 0,05
Внешний диаметр оболочки, мм
6,4 ± 0,3
Цвет оболочки
Черный
Разрывная нить
Есть
Материал проводников
Электротехническая медь
Материал изоляции проводников
Полиэтилен высокой плотности (HDPE)
Материал внешней оболочки
Полиэтилен
Защитная плёнка
Полиэстер
Материал дренажного провода
Луженная медь
Материал общего экрана
Полиэфирная алюминиевая фольга (100% площадь покрытия)
Диапазон частот, МГц
1-100
Волновое сопротивление, Ом
100 ± 15
Погонное сопротивление (DC), Ом/км
95
Номинальное напряжение (В)
50
Скорость распространения сигнала (NVP)
0,69 ± 0,1
Сопротивление изоляции (500) В, MΩ*км
≥ 5000
Электрическая прочность диэлектрика, кВ/мин
1
Емкостная асимметрия, пФ/км
≤ 1600
Взаимная емкость, нФ/км
≤ 56
Омическая асимметрия
≤ 5%
Затухание сигнала, дБ
≥ 22
Разброс задержки распространения, нс/100м
≤ 45
Погонная масса, кг/км
37,5 ± 0,5
Радиус изгиба при прокладке
Не менее 10-ти диаметров кабеля
Радиус изгиба при эксплуатации
Не менее 8-ми диаметров кабеля
Допустимое растягивающее усилие, H
Не более 100
Диапазон температур хранения, °C
От -60 до +60
Диапазон температур прокладки, °C
От 0 до +50
Диапазон температур эксплуатации, °C
От -60 до +60
Поддерживаемые приложения
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
Соответствие стандартам
ГОСТ Р 54429, ГОСТ Р 18690, ISO/IEC 11801, EN 50173, TIA/EIA-568
Гарантия
5 лет
Тип упаковки
Картонная коробка с пластиковым барабаном
Длина кабеля в упаковке, м
305
