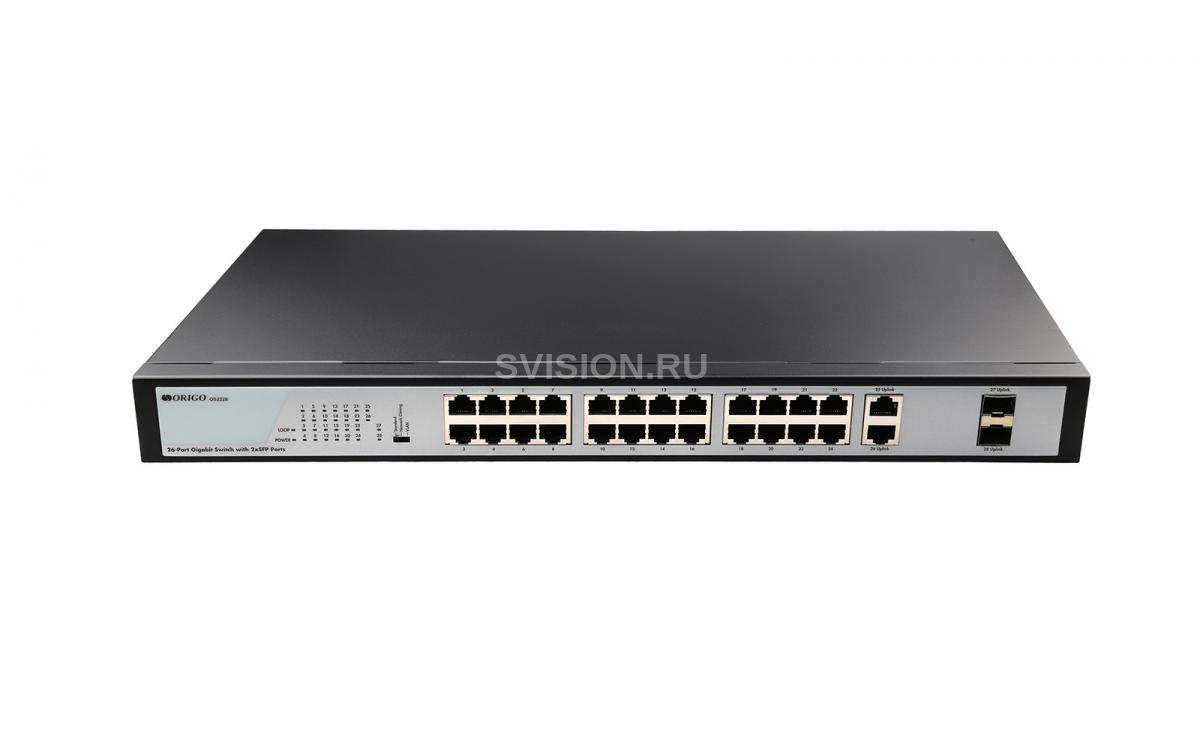

ORIGO OS2228/A1A

Описание ORIGO OS2228/A1A

Коммутатор ORIGO OS2228 представляет собой современное гигабитное решение с оптическими uplink-портами для подключения рабочих групп на предприятиях, в офисах, учебных классах и медицинских учреждениях.

OS2228 оснащен расширенными для неуправляемого коммутатора функциями управления трафиком, защиты и обеспечения бесперебойной работы сети. Весь функционал можно активировать с помощью DIP-переключателя на корпусе.

Поддержка Loop Detection / Loop Prevention позволяет отслеживать петли на портах коммутатора и защищает устройство от перегрузок.

Режим VLAN позволяет разграничить трафик подключенных устройств и обеспечить безопасность передаваемых данных.

В режиме Network Cloning трафик может передаваться между всеми портами коммутатора, при этом функция управления потоком IEEE 802.3x будет выключена.

OS2228 также поддерживает 802.1p QoS для приоритетной передачи чувствительного к задержкам трафика, защиту от широковещательного шторма и IGMP Snooping для улучшенной работы с приложениями многоадресной рассылки.

Технические характеристики ORIGO OS2228/A1A

Аппаратное обеспечение

Порты

• 26 портов 10/100/1000Base-T с разъемом RJ-45

• 2 порта 1000Base-X SFP

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3z 1000Base-X

• IEEE 802.3x (Управление потоком)

• IEEE 802.3az Energy-Efficient Ethernet (EEE)

• IEEE 802.1p (QoS)

• IGMP Snooping

• Автоопределение типа кабеля MDI/MDIX

Режимы работы DIP-переключателя

• Standard

  - Передача трафика между всеми портами

  - Loop Detection/ Loop Prevention

  - Управление потоком IEEE 802.3x

  - Защита от широковещательного шторма

  - IGMP

  - Функции энергосбережения (EEE)

• Network Cloning

  - Функция управления потоком IEEE 802.3x выключена на всех портах

  - Защита от широковещательного шторма

  - IGMP

  - Функции энергосбережения (EEE)

• VLAN

  - Изоляция трафика портов 1-24

  - Управление потоком IEEE 802.3x

  - Защита от широковещательного шторма

  - IGMP

  - Функции энергосбережения (EEE)

Индикаторы

• Power

  - Горит зеленым – питание включено

  - Не горит – питание выключено

• Link/Act (на портах 1 – 28)

  - Горит зеленым – устройство подключено

  - Мигает зеленым – передача данных

  - Не горит – соединение не установлено

• Loop

  - Мигает зеленым – обнаружена петля в сети

  - Не горит – сеть работает корректно

Разъем питания

• Разъем для подключения питания (переменный ток)

Корпус

• Металл

Установка

• На стол

• В 19” стойку

Производительность

Коммутационная матрица

• 56 Гбит/с

Метод коммутации

• Store-and-forward

Размер таблицы MAC-адресов

• 8K записей

Скорость перенаправления пакетов

• 41.664 Mpps

Буфер пакетов

• 512 КБ

Jumbo-фрейм

• 15 КБ

Физические параметры

Размеры устройства (Д x Ш x В)

• 440 x 180 x 44,5 мм

Условия эксплуатации

Питание

• 100-240 В переменного тока, 50/60 Гц

Потребляемая мощность

• 11,41 Вт

Температура

• Рабочая: от 0 до 50 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90% без конденсата

Комплектация

Комплект поставки

• Коммутатор OS2228

• Кабель питания

• Комплект для установки в 19-дюймовую стойку

• Краткое руководство по установке
