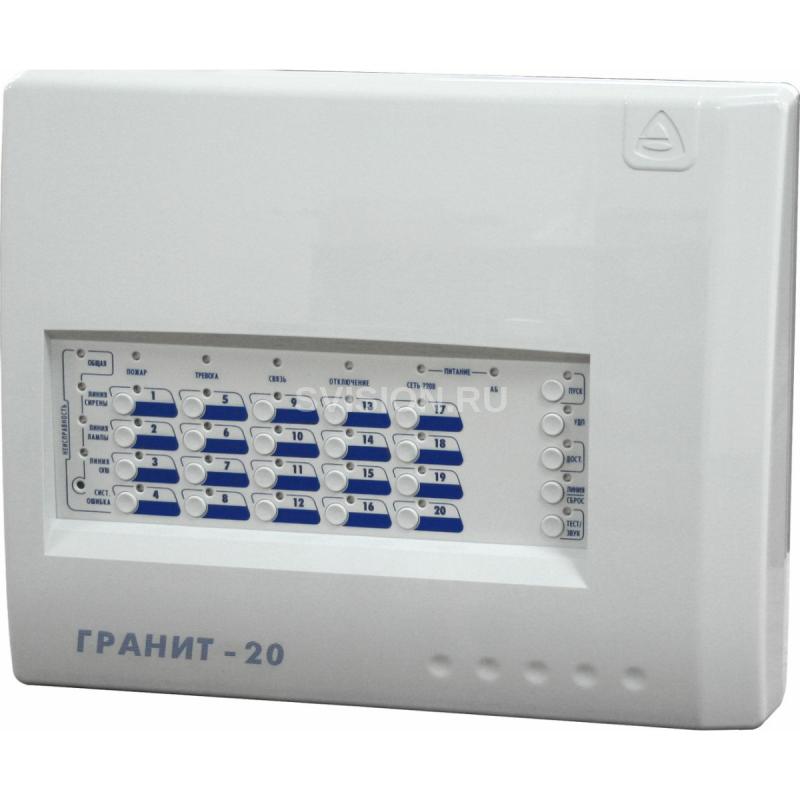

Прибор приемно-контрольный и управления охранно-пожарный «Гранит-20»

Современный многошлейфный многофункциональный прибор Гранит-20 обеспечивает большое количество зон охраны и предназначен для охраны средних и крупных объектов.

Прибор оснащен мощным источником питания, зарезервированным встроенным аккумулятором.

Особеости модели:

• Прибор позволяет подключить 20 шлейфов сигнализации с функциями охранных или пожарных.
• Наличие выходов и органов управления оповещением при пожаре.
• Настройки прибора задаются в программном обеспечении конфигуратор «Гранит-С». Вы сами определяете наиболее подходящую для Вас конфигурацию прибора.
• Возможность передачи тревожных извещений «Пожар2», «Пожар1» и «Тревога» на пульт централизованного наблюдения по двум каналам путём размыкания/замыкания «сухих» контактов выходных реле «ПЦН1» и «ПЦН2» или организации автономной работы прибора.
• Управление прибором (постановка/снятие/перепостановка) осуществляется:
  • электронными ключами Touch Memory через порт ТМ;
  • кнопками «1»…«20» на панели индикации и управления прибора;
  • прибором можно также управлять proximity-картами, набором цифрового кода кнопками, брелоками и/или ключами ТМ с помощью считывателя «Портал» производства ООО НПО «Сибирский Арсенал» (приобретается отдельно). С более подробной информацией о считывателях Вы можете ознакомиться в соответствующих руководствах по эксплуатации на нашем сайте в разделе «Документация». ВНИМАНИЕ! Считыватель «Портал» требует питания 12 В.
• Количество ключей управления – до 64 шт.
• Запуск оповещения о пожаре осуществляется:
  • автоматически, при определении события «Пожар2» и «Пожар1» в пожарном ШС;
  • вручную с панели индикации и управления прибора (кнопка «ПУСК»);
  • дистанционно, с помощью устройства дистанционного пуска, включенного в линию «УДП».
• Три выхода оповещения типа «открытый коллектор»: «ЛМП» («Лампа»), «СИР» («Сирена») и «ОПВ» («Оповещение о пожаре») и выход оповещения типа «сухие» контакты реле: «ПЦН3».
• Автоматический контроль на обрыв и короткое замыкание соединительных линий выходов оповещения «ЛМП», «СИР», «ОПВ», входа «УДП» и, опционально, входа «ТМ»;
• Выход контроля неисправностей и контроля тампера типа «сухие» контакты реле: «ПЦН4».
• Наличие функций «Автовозврат» и «Тихая тревога» для охранных ШС (опционально).
• Парольная защита органов управления прибора от несанкционированного доступа.
• Возможность обновления прошивки прибора.
• Наличие неотключаемого выхода +12 В (выход «ВЫХ») для питания извещателей, оповещателей.
• Наличие отключаемого выхода +12 В (выход «+12В») для питания извещателей, сброс состояния которых после сработки производится снятием напряжения питания.
• Электропитание прибора осуществляется от сети 220 В с обязательным наличием встроенной аккумуляторной батареи либо от двух внешних источников питания с выходным напряжением +12 В.

Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы. Конструкция прибора не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.

Поддерживает все алгоритмы работы (А, В и С) согласно свода правил СП 484.1311500.2020 "Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования", действующего с 01.03.2021 г.

Технические характеристики Сибирский арсенал Гранит-20

• Количество шлейфов сигнализации: 20
• Количество основных видов извещений прибора: 18
• Количество электронных ключей (ключи ТМ / proximity-карты / цифровые коды / брелоки): 64
• Напряжение на входе ШС при номинальном сопротивлении шлейфа (7,5 кОм ): 17 ± 0,5 В
• Суммарная токовая нагрузка в ШС в дежурном режиме, не более: 1 мА
• Напряжение / ток выходов реле ПЦН1…4 («сухой» контакт оптореле), до: 100 В / 100 мА
• Ток потребления по выходу «+12В» для питания извещателей, не более: 250 мА
• Ток потребления по выходу «ВЫХ» для питания извещателей, не более: 400 мА
• Ток потребления по выходу «ОПВ» (оповещение), не более: 1 А
• Ток потребления по выходу «ЛМП» для питания внешнего светового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более: 200 мА
• Ток потребления по выходу «СИР» для питания внешнего звукового оповещателя 12 В (при наличии подключенной, заряженной АБ), не более: 300 мА
• Регистрируются нарушения ШС длительностью, более: 350 мс
• Не регистрируются нарушения ШС длительностью, менее: 200 мс
• Напряжение питания от сети (переменный ток 50 Гц): от 187 до 242 В
• Мощность, потребляемая от сети, не более: 20 ВА
• Напряжение питания от аккумуляторной батареи: от 11,8 до 14,0 В
• Номинальная ёмкость встроенной аккумуляторной батареи: 7 Ач
• Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более: 175 мА
• Ток потребления от аккумуляторной батареи в режиме «Пуск», «Пожар», «Тревога», не более: 185 мА
• Масса прибора без аккумуляторной батареи, не более: 2 кг
• Габаритные размеры прибора, не более: 325 х 260 х 90 мм
• Степень защиты оболочкой прибора (степень защиты оболочкой при эксплуатации прибора закреплённого на ровной поверхности): IP20 (IP40)
• Срок службы: 10 лет
• Диапазон рабочих температур: от - 30 до + 50 °С
• Относительная влажность воздуха при +40 °С, не более: 93 %
