Описание Slinex AM-30

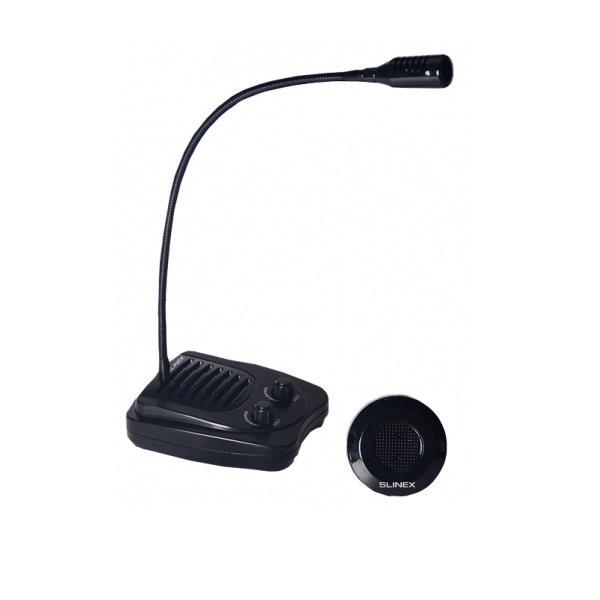

Slinex AM-30 – переговорное устройство типа клиент-кассир.
Пластиковый корпус
Отдельная регулировка громкости переговорной станции и абонентского модуля
Поддержка внешних записывающих устройств
Slinex АМ-30 – переговорное устройство типа клиент-кассир. Идеальный выбор для эксплуатации в банках, на автозаправочных комплексах, в государственных и других учреждениях.
- Разъем абонентского модуля
- Разъем питания
- Разъем внешнего записывающего устройства
- Регулятор громкости абонентского модуля
- Регулятор громкости переговорной станции
- Индикатор питания
- Динамик
- Микрофон
- Выключатель питания
- Защитный провод
Эксплуатация
1) Установите основную переговорную станцию и абонентский модуль на свои места, затем подключите абонтский модуль проводом к разъему 1 на переговорной станции;
2) Подключите комплектный блок питания к разъему 2 на переговорной станции и включите его в розетку, затем переведите выключатель питания 9 в положение «ON». Индикатор питания 6 при этом должен загореться;
3) С помощью регуляторов 4 и 5 можно регулировать громкость абонентского модуля и переговорной станции соответственно;
4) В случае, если требуется запись разговоров, записывающее устройство подключается к выходу 3 основной переговорной станции. Максимальная амплитуда сигнала при этом составляет 1,2 В;
5) Уменьшите значение громкости основной переговорной станции с помощью регулятора 5 и увеличьте громкость абонентского модуля с помощью регулятора 4, если на абонентском модуле возникает эхо или свист при разговоре с переговорной станцией;
6) Уменьшите значение громкости абонентского модуля с помощью регулятора 4 и увеличьте громкость основной переговорной станции с помощью регулятора 5, если на основной переговорной станции возникает эхо или свист при разговоре с абонентским модулем.
Технические характеристики Slinex AM-30
- Частотный диапазон: 100 — 15000 Гц
- Линия связи: 3-х проводная
- Напряжение источника питания: + 12 B
- Рабочее напряжение базового блока: + 12 B
- Ток потребления базового блока: 0,2 А
- Размер:
Базового блока: 122×105×38 мм
Внешней разговорной панели: Ø65×20 мм
