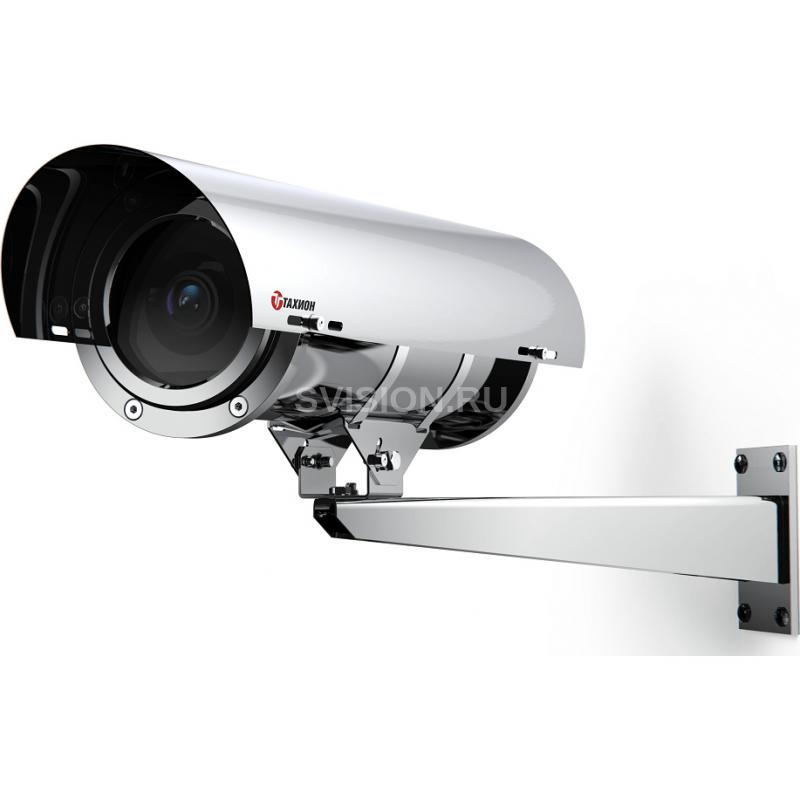

Тахион ТВК-130-IP-8Г-V550-24VDC/AC Ex

Описание Тахион ТВК-130-IP-8Г-V550-24VDC/AC Ex

Видеокамера сетевая наружной установки ТВК-130-IP-8Г-V550-24VDC/AC Ex предназначена для визуального (на экране монитора) наблюдения охраняемых (контролируемых) объектов во взрывоопасных зонах классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).

Видеокамера произведена в термокожухе ТГБ-8Г Ex, выполненном в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079-0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты РВ Ех db I Mb X / 1Ех db IIC Т6 Gb Х / Ех tb IIIC Т80°C Db cо степенью защиты IP66/IP68, обеспечиваемой оболочкой, и по уровню защиты относится к взрывобезопасному электрооборудованию.

Видеокамера обеспечивает:

• автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
• безаварийное включение электропитания IP-видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход IP-видеокамеры из строя при запуске;
• охлаждение IP-видеокамеры при повышенных температурах (встроенный вентилятор);
• две ступени мощности обогрева, что позволяет оптимизировать электропотребление и использовать видеокамеры в разных климатических зонах в соответствии с ГОСТ 15150.

Модуль IP-видеокамеры изолирован от корпуса термокожуха. Смотровое окно выполнено из ударопрочного калёного стекла. Видеокамера выпускается по техническим условиям ТУ 26.30.50-083-31006686-2021.

Видеокамера соответствует:

• техническим требованиям – ГОСТ Р 51558;
• требованиям безопасности – ГОСТ Р МЭК 60065;
• требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
• III классу степени защиты от поражения электрическим током по ГОСТ 12.2.007.0;
• климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
• степени защиты – IP66/IP68 по ГОСТ 14254.

Технические характеристики Тахион ТВК-130-IP-8Г-V550-24VDC/AC Ex

Характеристика Значение Модель видеокамеры Hikvision DS-2CD2821G0 Разрешение 1920×1080 (2 Мр) Чувствительность 0,005 лк (F1.6, AGC вкл.) Фокусное расстояние объектива 5-50 мм Напряжение питания видеокамеры 24 В DC/AC Напряжение/ток внутреннего источника питания 12 В DC / 1,4 А Температура вкл./откл. обогрева 20°С±3°С / 25°С±3°С Мощность обогрева * 25 Вт / 17 Вт Потребляемая мощность, не более 33 Вт / 25 Вт Диапазон температуры окружающей среды при эксплуатации – 60°С ÷ +50°С  Температура окружающей среды, при которой гарантирован холодный запуск видеокамеры -60°С / -40°С Влажность воздуха до 100% при +25ºС Температура вкл./откл. холодного запуска -10°С±3°С / -15°С±3°С Устойчивость к несанкционированным действиям (НСД) II (средняя) по ГОСТ Р 51558 Устойчивость к низким температурам III (высокая) по ГОСТ Р 51558 Устойчивость к внешним воздействиям III (высокая) по ГОСТ Р 51558 Степень защиты оболочки IP66/IP68 по ГОСТ 14254 Материал корпуса нержавеющая кислотостойкая аустенитная сталь Габаритные размеры см. рисунок Масса с упаковкой, не более не более 8 кг Режим работы круглосуточный

* Предприятием-изготовителем в видеокамере с питанием 24VDC/AC джампер X4 установлен в положение «25» – мощность обогрева 25 Вт, для изменения мощности на 17 Вт джампер необходимо переставить в положение «17» (см. рисунки).
