TWT-3UTP25

Описание TWT-3UTP25

Кабель TWT UTP, 25 пар, Кат.3, PVC

Артикул: TWT-3UTP25

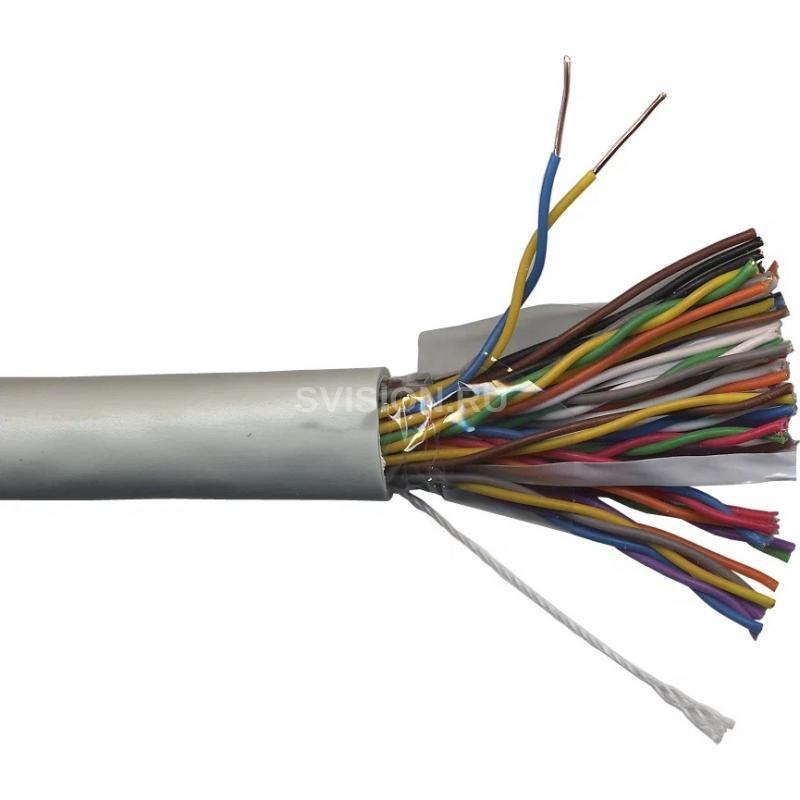

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару. Витые пары собраны вместе, обернуты полиэтиленовой пленкой и заключены в общую оболочку из ПВХ (PVC).

Для облегчения разделки кабеля под оболочкой имеется разрывная нить.

Кабель поставляется на катушках по 305 метров. Под заказ возможна поставка другими строительными длинами.

Технические характеристики TWT-3UTP25

Физические характеристики кабеля:

Характеристика Значение Цвет оболочки Серый Материал оболочки PVC (полихлорвинилхлорид) Материал изоляции HDPE (полиэтилен высокой плотности) Диаметр медной жилы 24 AWG Тип проводника Solid (сплошной) Толщина изоляции 0,24 мм Диаметр кабеля 10,5 мм Уровень пожаробезопасности CM (кабель общего применения) Частотный диапазон 1-16 МГц Рабочий диапазон температур до +75oС Количество метров в катушке 305 м Сертификация лабораториями UL Соответствует требованиям стандартов TIA/EIA 568-A cat. 3; ISO/IEC 11801; Поддержка следующих приложений:

• IEEE 802.3
• IEEE 802.5
• Horisontal Distribution & Backbone Cabling (16 MHz)
• Речь
• 10BASE-T4
• Token Ring 4 Мб/с

Цветовая кодировка: Пара 1 Белый — Синий Пара 13 Черный — Зеленый Пара 2 Белый — Оранжевый Пара 14 Черный — Коричневый Пара 3 Белый — Зеленый Пара 15 Черный — Серый Пара 4 Белый — Коричневый Пара 16 Желтый — Синий Пара 5 Белый — Серый Пара 17 Желтый — Оранжевый Пара 6 Красный — Синий Пара 18 Желтый — Зеленый Пара 7 Красный — Оранжевый Пара 19 Желтый — Коричневый Пара 8 Красный — Зеленый Пара 20 Желтый — Серый Пара 9 Красный — Коричневый Пара 21 Фиолетовый — Синий Пара 10 Красный — Серый Пара 22 Фиолетовый — Оранжевый Пара 11 Черный — Синий Пара 23 Фиолетовый — Зеленый Пара 12 Черный — Оранжевый Пара 24 Фиолетовый — Коричневый   Пара 25 Фиолетовый — Серый Характеристика Значение Волновое сопротивление 100 +/- 15 Ом Максимальная взаимная ёмкость 17.1 нФ/1000Фт Максимальное сопротивление постоянному току 28.6 Ом/1000Фт Несимметрия сопротивлений постоянному току проводников пары 5% Ёмкость дисбаланса пары на землю 330 пФ/100м Временной перекос задержки 30.5 нС/100м Номинальная скорость распространения сигнала 66%



Электрические характеристики кабеля:

Характеристика Значение Цвет оболочки Серый Материал оболочки PVC (полихлорвинилхлорид) Материал изоляции HDPE (полиэтилен высокой плотности) Диаметр медной жилы 24 AWG Тип проводника Solid (сплошной) Толщина изоляции 0,24 мм Диаметр кабеля 10,5 мм Уровень пожаробезопасности CM (кабель общего применения) Частотный диапазон 1-16 МГц Рабочий диапазон температур до +75oС Количество метров в катушке 305 м Сертификация лабораториями UL Соответствует требованиям стандартов TIA/EIA 568-A cat. 3; ISO/IEC 11801; Поддержка следующих приложений:IEEE 802.3IEEE 802.5Horisontal Distribution & Backbone Cabling (16 MHz)Речь10BASE-T4Token Ring 4 Мб/с
