TWT-5EUTP25-OUT

Описание TWT-5EUTP25-OUT

Кабель TWT UTP, 25 пар, Кат.5e, для внешней прокладки, 305 метров на катушке

Артикул: TWT-5EUTP25-OUT

Кабель TWT UTP, 25 пар, Кат.5e, для внешней прокладки, 305 метров на катушке

Кабель состоит из 25-ти пар одножильных медных проводников. Диаметр проводника 24AWG.

Отвечает требованиям категории 5е.

Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару. Витые пары собраны вокруг центрального элемента и заключены в общую оболочку из полиэтилена  (PE).

Для облегчения разделки кабеля под оболочкой имеется разрывная нить.

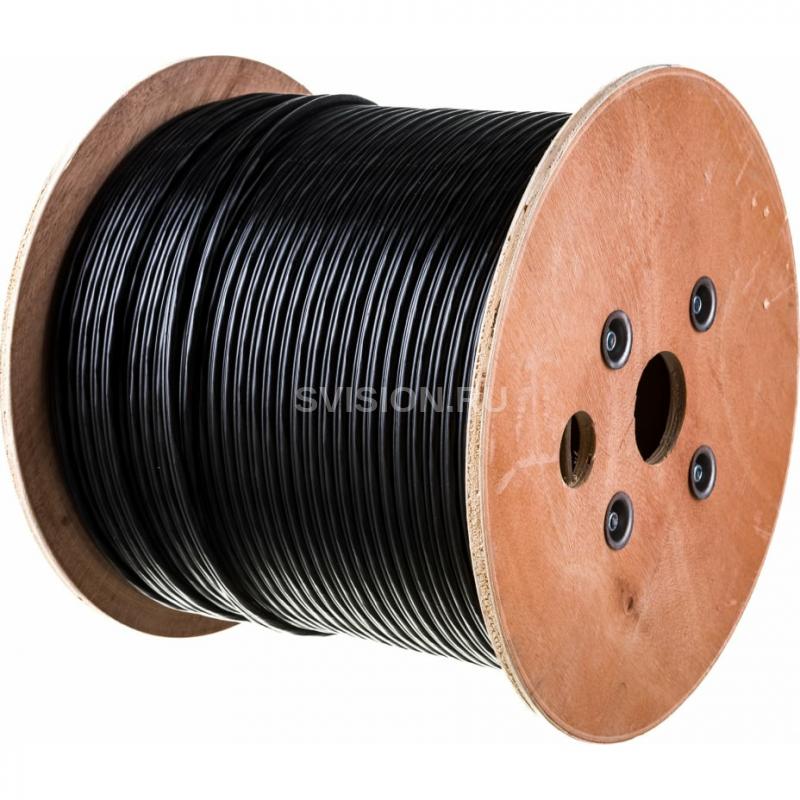

Кабель поставляется на катушках по 305 метров. Под заказ возможна поставка другими строительными длинами.

Технические характеристики TWT-5EUTP25-OUT

Физические характеристики кабеля:

Характеристика Значение Цвет оболочки Черный Материал оболочки PE (полиэтилен) Материал изоляции HDPE (полиэтилен высокой плотности) Диаметр медной жилы 24 AWG Тип проводника Solid (сплошной) Толщина изоляции 0,24 мм Диаметр кабеля 12,5 мм Уровень пожаробезопасности CMX (кабель наружного применения) NVP 66% Частотный диапазон 1-100 МГц Рабочий диапазон температур От -40oС до +75oС Количество метров в катушке 305 м Сертификация лабораториями UL, ETL VERIFIED Соответствует требованиям стандартов TIA/EIA 568-A cat. 5; ISO/IEC 11801; EN 50173 Поддержка следующих приложений:

• Речь
• Т1
• 10BASE-T, 100BASE-T
• Token Ring 4/16 Мб/с
• АТМ 155 Мб/с, TP-PMD 100 Мб/c
• 100VG-AnyLAN
• 100 Мбит/с CDDI

Цветовая кодировка: Пара 1 Белый — Синий Пара 13 Черный — Зеленый Пара 2 Белый — Оранжевый Пара 14 Черный — Коричневый Пара 3 Белый — Зеленый Пара 15 Черный — Серый Пара 4 Белый — Коричневый Пара 16 Желтый — Синий Пара 5 Белый — Серый Пара 17 Желтый — Оранжевый Пара 6 Красный — Синий Пара 18 Желтый — Зеленый Пара 7 Красный — Оранжевый Пара 19 Желтый — Коричневый Пара 8 Красный — Зеленый Пара 20 Желтый — Серый Пара 9 Красный — Коричневый Пара 21 Фиолетовый — Синий Пара 10 Красный — Серый Пара 22 Фиолетовый — Оранжевый Пара 11 Черный — Синий Пара 23 Фиолетовый — Зеленый Пара 12 Черный — Оранжевый Пара 24 Фиолетовый — Коричневый   Пара 25 Фиолетовый — Серый Характеристика Значение Волновое сопротивление 100 +/- 15 Ом Максимальная взаимная ёмкость 17.1 нФ/1000Фт Максимальное сопротивление постоянному току 28.6 Ом/1000Фт Несимметрия сопротивлений постоянному току  проводников пары 5% Ёмкость дисбаланса пары на землю 330 пФ/100м Временной перекос задержки 45 нС/100м Номинальная скорость распространения сигнала 66%



Электрические характеристики кабеля:

Характеристика Значение Волновое сопротивление 100 +/- 15 Ом Максимальная взаимная ёмкость 17.1 нФ/1000Фт Максимальное сопротивление постоянному току 28.6 Ом/1000Фт Несимметрия сопротивлений постоянному току  проводников пары 5% Ёмкость дисбаланса пары на землю 330 пФ/100м Временной перекос задержки 45 нС/100м Номинальная скорость распространения сигнала 66%
